Скремблированные коды

HDB3

Код HDB3 исправляет любые 4 подряд идущие нули в исходные последовательности. Правило формирования кода следующее: каждые 4 нуля заменяются 4 символами в которых имеется хотя бы один сигнал V. Для подавления постоянной составляющей полярность сигнала V чередуется при последовательных заменах. Для замены используются два способа: 1) если перед заменой исходный код содержал нечётное число единиц то используется последовательность 000V, если чётное то 100V

V-cигнал единицы запрещённого для данного сигнала полярности

Эти коды применяются для того, чтобы исключить длительные последовательности одинакових цифр.

Схема псевдослучайного скремблирующего кода представлена на рисунке 8.

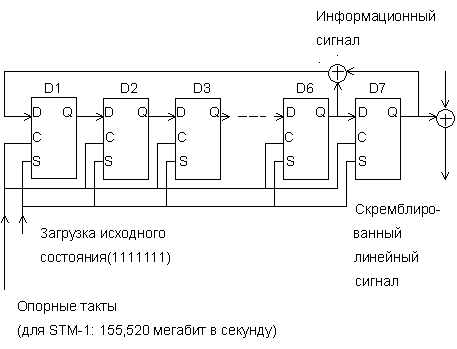

Рисунок 8 - Схема формирования скремблирующей последовательности

Псевдослучайную последовательность формируют семь D – триггеров и сумматор по модулю два. Цифровые данные перемещаются из триггера в триггер при поступлении опорного такта на вход "С". Благодаря сумматору по модулю два образуется псевдослучайный код.

Операция сложения по модулю два заключается в следующем:

А В = С

1 1 0

1 0 1

0 1 1

0 0 0

Псевдослучайная последовательность в ВОСП для линейного кодирования формируется циклически, так линейный код SDH воспроизводится за сто двадцать семь тактов(G.707). Для формирования линейного скремблированного кода в формате NRZ генерируется образующий полином по схеме:

g(x) = 1 + х ⁶ + х ⁷

где х ⁿ обозначает единицу в n – м разряде, то есть в разрядах шестом и седьмом. Общая длина скремблирующей последовательности равна семи.

На приеме нужно повернуть процедуру в обратном порядке.

Загрузка производится по общей шине. Загрузка исходного состояния "единица".

Процедура скремблирования на рисунке 9 (процедура суммирования по модулю два).

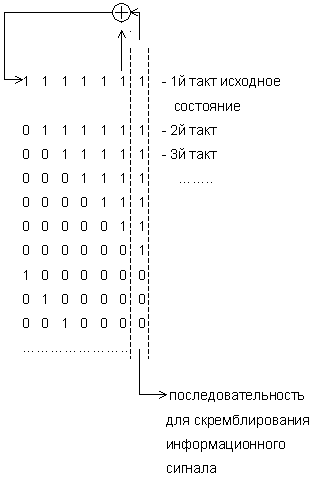

Рисунок 9 - Формирование псевдослучайного скремблирующего кода

После скремблирования происходит формирование линейного сигнала NRZ. На рисунке 10 представлена скремблированная последовательность и временная диаграмма сигнала.

Рисунок 10 - Формирование линейного сигнала NRZ

При скремблировании линейного сигнала системы SDH группа двоичных символов, расположенная в начале цикла STM – N не подвергается преобразованию в скремблере. Эта группа символов (шесть байт * N) образует синхрослово, которое нужно для распознавания цикла STM – N на приемной стороне. Обнаружение цикла STM – N в приемной части позволяет запустить процедуру дескремблирования и восстанавливать информационный сигнал из линейного.

Основные достоинства скремблированного линейного сигнала ВОСП:

- стабильность скорости передачи по линии;

- достаточно точное выделение тактовой частоты для регенерации;

- скремблер делает любой информационный сигнал помехоустойчивым при передаче по ВОЛС.

Недостаток: возможность размножения ошибок (поэтому длительность делают ограниченной, циклической).
