Напряжение питания для периферийных устройств - 5 V

Отсутствие необходимости в установке пользователем дополнительных элементов, таких как терминаторы для SCSI

Возможно подключение устройств с различными скоростями обмена

Максимальное количество подключенных устройств (включая размножители) - 127

Максимальная длина кабеля для низкой скорости обмена - 3 m

Максимальная длина кабеля для высокой скорости обмена - 5 m

Сейчас USB стала активно внедряться производителями компьютерной периферии. Сенсацией стало наличие в компьютере iMAC фирмы Apple Computers только USB в качестве внешней шины.

Более высокая стоимость устройств с USB по сравнению с аналогичными устройствами, имеющими стандартные интерфейсы

отсутствие поддержки со стороны производителей программного обеспечения и, главным образом, Microsoft, хотя она и была одним из авторов стандарта. Только в Windows 98 появилась полная поддержка USB, а в Windows NT она только должна быть в 1999 году.

Возможности USB следуют из ее технических характеристик:

Высокая скорость обмена (full-speed signaling bit rate) - 12 Mb/s

Низкая скорость обмена (low-speed signaling bit rate) - 1.5 Mb/s

Максимальный ток потребления на одно устройство - 500 mA (это не означает, что через USB можно запитать устройства с общим током потребления 127 x 500 mA=63.5 A)

Поэтому целесообразно подключать к USB практически любые периферийные устройства, кроме цифровых видеокамер и высокоскоростных жестких дисков. Особенно удобен этот интерфейс для подключения часто подключаемых/отключаемых приборов, таких как цифровые фотокамеры. Конструкция разъемов для USB рассчитана на многократное сочленение/расчленение.
Возможность использования только двух скоростей обмена данными ограничивает применяемость шины, но существенно уменьшает количество линий интерфейса и упрощает аппаратную реализацию.
Питание непосредственно от USB возможно только для устройств с малым потреблением, таких как клавиатуры, мыши, джойстики и т.п.

Такой иконой официально обозначается шина USB как в Windows 98, так и на задних стенках компьютеров (к сожалению, далеко не всех), а также на всех разъемах USB. Эта икона на самом деле правильно отображает идею топологии USB. Топология USB практически не отличается от топологии обычной локальной сети на витой паре, обычно называемой "звездой". Даже терминология похожа - размножители шины также называются HUB'ами.

Условно дерево подключения USB устройств к компьютеру можно изобразить так (цифрами обозначены периферийные устройства с USB интерфейсом):

Вместо любого из устройств может также стоять HUB. Основное отличие от топологии обычной локальной сети - компьютер (или host устройство) может быть только один. HUB может быть как отдельным устройством с собственным блоком питания, так и встроенным в периферийное устройство. Наиболее часто HUB'ы встраиваются в мониторы и клавиатуры

На рисунке показан пример правильного соединения периферийных устройств в условную USB сеть. Так как обмен данными по USB идет только между компьютером и периферийным устройством (между устройствами обмена нет), то устройства с большими объемами приема и/или передачи данных должны подключаться либо к самому компьютеру, либо к ближайшему свободному узлу. В данном случае наивысший трафик у колонок (~1.3 Mb/s), затем идут модем и сканер, подключенные к HUB'у в мониторе и завершают цепь клавиатура, джойстик и мышь, трафик у которых близок к нулю.
Может возникнуть вопрос - почему колонки имеют такой высокий трафик? Дело в том, что колонки с USB интерфейсом существенно отличаются от обычных. Для использования таких колонок НЕ ТРЕБУЕТСЯ звуковая карта. Драйвер колонок отправляет оцифрованный звук сразу в колонки, где с помощью АЦП (ADC) он преобразуется в аналоговый сигнал и подается на динамики.

Сигналы USB передаются по 4-х проводному кабелю, схематично показанному на рисунке. Здесь GND - цепь "корпуса" для питания периферийных устройств, VBus - +5V также для цепей питания. Шина D+ предназначена для передачи данных по шине, а шина D- для приема данных. Кабель для поддержки полной скорости шины (full-speed) выполняется как витая пара, защищается экраном и может также использоваться для работы в режиме минимальной скорости (low-speed). Кабель для работы только на минимальной скорости (например, для подключения мыши) может быть любым и неэкранированным.

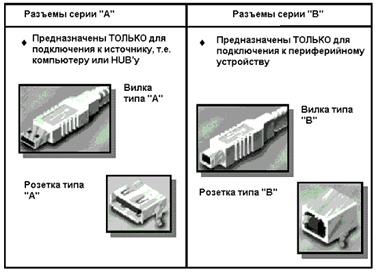

Разъемы, используемые для подключения периферийных устройств, показаны на рисунке.

Как видно из рисунка, невозможно подключить устройство неправильно, так как разъем серии "А" можно подключить только к активному устройству на USB - HUB'у или компьютеру, а серии "В" только к собственно периферийному устройству.

USB разъемы имеют следующую нумерацию контактов: Таблица 4

Номер контакта	Назначение	Цвет провода
	V BUS	Красный
	D -	Белый
	D +	Зеленый
	GND	Черный
Оплетка	Экран	Оплетка

Цоколевка разъемов USB Таблица 6

Розетка типа 'A'	Розетка типа 'B'
Вилка типа 'A'		Вилка типа 'B'

В режиме низкой скорости: Клавиатуры Мыши Джойстики Матричные принтеры Дигитайзеры Цифровые фотокамеры Модемы для обычных телефонных линий Цепи управления монитором компьютера

В режиме высокой скорости: Колонки ISDN модемы Внешние накопители класса Iomega Zip Офисные АТС Лазерные и струйные принтеры

8.5. Условия согласования

Задача любого интерфейса соединить передатчик и приемник информации так, чтобы информация была передана без потери. С этой целью определили три условия согласования источника и приемника:

Механическое согласование: источник и приемник должна иметь одинаковые разъемы и распайку из контактов, между ними может использоваться коммутационная плата.

Электрическое согласование объединяет:
