Разработка грунта экскаваторами

Механизация земляных работ.

Земляные работы – комплексно-механизированный процесс. Основными критериями комплексной механизации являются: подбор и увязка между собой строительных машин, при которой обеспечивается максимальная их загрузка и минимальная стоимость работ, обеспечение оптимальной продолжительности строительства и наибольшей производительности труда, максимальный учет условий строительства. Машины выбирают из условия наличия этих машин в подрядной строительной организации, исходя из возможностей их применения, их рабочих параметров. Окончательно выбор варианта механизации производят на основе технико-экономического обоснования варианта производства работ.

Все машины классифицируются на землеройные (экскаватор), землеройно-транспортные (бульдозер, скрепер), машины для уплотнения грунтов (катки),машины для вспомогательных работ.

Различают одноковшовые и многоковшовые экскаваторы.

Одноковшовые экскаваторы классифицируют по типу подвески к стреле, по назначению, по углу поворота рабочего органа, по типу ходовой части.

Назначение основного рабочего оборудования одноковшовых экскаваторов:

- прямая лопата (q=0,25-3 м³) применяется для разработки пионерных траншей, траншей под фундаменты зданий, котлованов, расположенных выше уровня стоянки экскаватора с погрузкой в транспортные средства;

- обратная лопата (q=0,25-2,5м³) применяется для разработки траншей, котлованов с погрузкой грунта в транспорт или отвал; разработка грунта, расположенного ниже уровня стоянки экскаватора.

Другие типы экскаваторов: драглайн, грейфер, погрузчики и др.

При месячном объеме разрабатываемого грунта до 20 тыс.м³ вместимость ковша экскаватора 0,4-0,65 м³…, свыше 100 тыс.м³ – более 2,5 м³.

Грузоподъемность автосамосвалов зависит от вместимости ковша экскаватора. При q=0,4-0,65 м³ минимальная грузоподъемность автосамосвала составляет 4,5 т, при q=4,6 м³ - порядка 18 т.

Экскаватор разрабатывает грунт с недоборами (4-30 см).

Забой - место работы экскаватора. Высота забоя для экскаваторов с механическим приводом зависит от группы грунта и составляет 4-6 м (прямая лопата), 1,2 – 2 м (обратная лопата).

Рабочий процесс разработки грунта экскаватором состоит из следующих операций: резание грунта, разгрузка в ковш, транспортировка к месту загрузки, разгрузка, возвращения ковша в забой. Различают лобовой забой (узкий, нормальной ширины, уширенный) и боковой забой. Для экскаватора – прямая лопата ширина забоя при узком лобовом забое В≤ 1,5 R_max; при лобовом забое нормальной ширины В=(1,5-1,9) R_max; при уширенном лобовом забое В=(2,1-2,4) R_max, при боковом забое В= R_max.

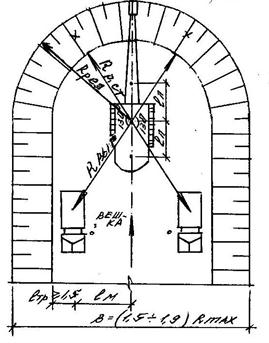

Рис.5 Схема производства работ при лобовом забое нормальной ширины.

Где R_рез - радиус резания (расстояние от оси вращения экскаватора до зубьев ковша: при врезании его в грунт); R_выг -радиус выгрузки (расстояние от оси вращения экскаватора до центра тяжести ковша в момент выгрузки грунта); H_выг - высота выгрузки (расстояние от уровня стояния экскаватора до нижней части ковша в момент выгрузки грунта); l_п – длина передвижки; В – ширина забоя по верху; R_max – максимальный радиус резания (по техническим параметрам).
