Резания при точении

Технологические и физические составляющие силы

СИЛЫ РЕЗАНИЯ

К технологическим силовым характеристикам точения относят: составляющую силы резания P_Z, направленную по скорости резания v, проекцию P_X силы резания на направление подачи S, перпендикулярную названным направлениям силу P_Y (рис. 2.17), а также крутящий момент M _кр и мощность резания N_e.

Сила P_X нагружает механизм подачи станка и ограничивается прочностью наиболее слабых звеньев этого механизма. Сила P_Y отжимает резец в направлении, перпендикулярном обработанной поверхности. Величина этой силы ограничивается требованиями к точности обработки, а также виброустойчивостью процесса резания. Силу P_Z,, перпендикулярную основной плоскости, часто называют главной составляющей силы резания. Это связано с тем, что она, как правило, превышает по величине силы P_X и P_Y и, кроме того, совпадая по направлению со скоростью резания, определяет мощность резания N_e (кВт):

(2.40)

а) б)

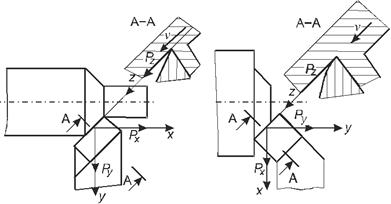

Рис. 2.17.Схема технологических осей x, y, z

и технологических составляющих P_X, P_Y, P_Z силы

резания при продольном (а) и торцовом (б) точении

Вместе с диаметром D обработки сила P_Z определяет также крутящий момент (Н·м):

(2.41)

Величина крутящего момента ограничивается прочностью коробки скоростей станка или допускаемым усилием зажима патрона, в котором закрепляется обрабатываемая деталь. Сила P_Z может ограничиваться также допускаемым прогибом или прочностью режущего инструмента. Силы P_X, P_Y, P_Z, крутящий момент M _кр, мощность резания N_e необходимо знать при определении допускаемых режимов резания, а также при проектировании станков, приспособлений и металлорежущих инструментов.

При сверлении, зенкеровании, развертывании в качестве технологических составляющих используются осевая сила и крутящий момент.

При торцовом фрезеровании с вертикальной осью вращения фрезы используют крутящий момент, осевую силу Pw (вертикальную) и две силы в горизонтальной плоскости – силу подачи P_H перпендикулярную ей силу Pv.

Физические составляющие силы резания относят к тем площадкам (или зонам), где они в действительности возникают, т.е. к условной плоскости сдвига, к передней и задней поверхностям режущего инструмента и застойной зоны. Таким образом, при этом раздельно учитываются силы на передней и задней поверхностях инструмента [1].

Рис. 2.18. Физические составляющие силы резания

Раздельно рассматриваются также силы на главной и вспомогательной задних поверхностях [1]. Для повышения точности расчета сил целесообразно раздельно учитывать силы на задних поверхностях застойной зоны и фаски износа.
