Витягування
Витягування - це процес одержання порожніх деталей (коробкоподібної, циліндричної та іншої форм) з листових заготівок.
Витяжку виконують у спеціальних штампах для витягування, що складаються з матриці та пуансона з круглими крайками.
У верхній частині, елемент якої піддається стиску, матеріал втрачає стійкість форми та гофрується. Для усунення цього, фланцева частина притискається притисками. Зусилля притиску Р1 = (0,6...0…0,8)Р.
Лекція №24 При русі пуансона униз фланцева частина заготівки ковзає між матрицею та притиском, тому для зменшення тертя необхідне змащення.
- коефіцієнт витягування – параметр, по якому провадиться розрахунок заготівки. де - площа кільця; - площа дна; - площа бічної поверхні.

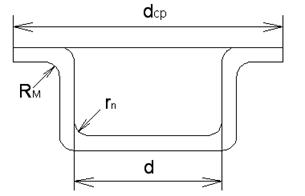

У результаті витяжки можна одержати деталі з фланцем. де - радіус матриці; - радіус пуансона; - діаметр фланця.
На кресленнях вказують розміри за пуансоном, вказують тільки внутрішні радіуси.
Радіус матриці та пуансона не повинні бути меншим від припустимих значень: , (S-товщина заготівки).
Це обмежує витяжку.
Витяжку, при якій стоншення бічних стінок до 20% (їм нехтують), називають витяжкою без стоншення.
При такій витяжці має місце обмеження величини h/d: h/d £ 0,5 для витяжки з фланцем; h/d £ 0,6 для витяжки без фланця.
Рівність тільки для найпластичніших матеріалів (сталь 08, сталь 10, алюміній, мідь). При більших значеннях h/d має місце розрив донною частини, тому що при великому ступені деформації виникає сітка Франка (структура наклепу) і матеріал втрачає пластичність.
Для повернення пластичних властивостей застосовують рекристалізаційний відпал.
