Замечание. Вновь созданные сообщения в WinCC будут архивироваться по умолчанию

Вновь созданные сообщения в WinCC будут архивироваться по умолчанию. Вместо того чтобы редактировать каждый из текстовых элементов по отдельности так, как это описано выше, можно также создавать тексты сообщений в диалоговом окне "Single Message [Одиночное сообщение]". Это диалоговое окно открывается выбором пункта "Properties [Свойства]" во всплывающем меню сообщения.

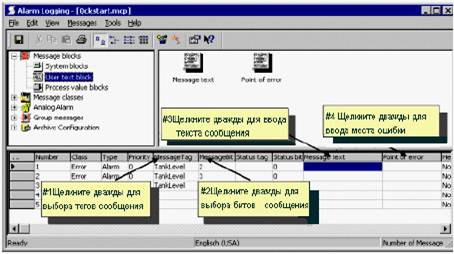

Рис. 3.3.4 Конфигурирование текстов сообщений

Шаг 4: Определение цветов аварийных сообщений

Различные состояния аварийного сообщения в режиме исполнения могут быть показаны с помощью различных цветов. Цвет отображаемого сообщения позволяет быстро идентифицировать это сообщение.

1) В окне навигации щелкните на значке, расположенном перед элементом "Message Classes [Классы сообщений]".

2) Щелкните на классе сообщения "Error [Ошибка]".

3) В окне данных щелкните правой кнопкой мыши на элементе "Alarm [Аварийное]".

4) Во всплывающем меню выберите пункт "Properties [Свойства]".

Рис. 3.3.5 Определение цветов аварийных сообщений

В следующем диалоговом окне можно определить цвета текста и фона аварийного сообщения, которые будут показывать состояние этого сообщения. Определите эти цвета для сообщений типа "Alarm [Аварийное]".

5) В области Preview [Просмотр] выберите "Came in [Поступило]" (аварийное сообщение было инициировано).

6) Щелкните на кнопке "Text Color [Цвет текста]".

7) В диалоговом окне выбора цвета выделите цвет "Белый" и нажмите "OK".

8) Щелкните на кнопке "Background Color [Цвет фона]".

9) В диалоговом окне выбора цвета выделите цвет "Красный" и нажмите "OK".

10) В области Preview [Просмотр] выберите "Went out [Ушло]" (сообщение было деактивировано).

11) Щелкните на кнопке "Text Color [Цвет текста]".

12) В диалоговом окне выбора цвета выделите цвет "Черный" и нажмите "OK".

13) Щелкните на кнопке "Background Color [Цвет фона]".

14) В диалоговом окне выбора цвета выделите цвет "Желтый" и нажмите "OK".

15) В области Preview [Просмотр] выберите "Acknowledged [Квитировано]" (сообщение было квитировано).

16) Щелкните на кнопке "Text Color [Цвет текста]".

17) В диалоговом окне выбора цвета выделите цвет "Белый" и нажмите "OK".

18) Щелкните на кнопке "Background Color [Цвет фона]".

19) В диалоговом окне выбора цвета выделите цвет "Синий" и нажмите "OK".

Рис. 3.3.6 Определение цветов сообщений

20) Подтвердите введенные данные, нажав на кнопку "OK".
