Методические указания к решению задачи 1 Задача относится к расчёту выпрямителей переменного тока, собранных на полупроводниковых диодах. При решении задачи следует помнить, что основными параметрами полупроводниковых диодов являются допустимый ток IДОП, на который рассчитан диод, и обратное напряжение UОБР, которое выдерживает диод без пробоя в непроводящий полупериод. Обычно при составлении реальной схемы выпрямителя задаются значение мощности потребителя Рd (Вт), получающего питание от данного выпрямителя, и выпрямленное напряжение Ud (В), при котором работает потребитель постоянного тока. Сравнивая ток потребителя с допустимым током диода IДОП выбирают диоды для схем выпрямителя. Напряжение, действующее на диод в непроводящий полупериод UB, также зависит от схемы выпрямления. Таким образом, условия выбора диодов для конкретных схем выпрямления имеют вид: 1. Для однополупериодной схемы IДОП Id; UОБР π · U · d (UB = π · U · d)
2. Для двухполупериодной схемы со средней точкой трансформатора IДОП Id; UОБР (π / 2) · U · d
3. Для мостовой однофазной схемы IДОП Id / 2; UОБР (π / 2) · U · d
4. Для трёхфазного выпрямителя IДОП Id / 3; UОБР 2,1 · U · d
Таблица 4. Технические данные полупроводниковых диодов
Пример 1. Для питания постоянным током потребителя мощностью Рd = 300 Вт при напряжении Ud = 20 В необходимо собрать схему однополупериодного выпрямителя, использовав имеющиеся стандартные диоды Д242А.
Решение 1. Выписываем из таблицы параметры диода Д242А: IДОП = 10 А, UОБР = 100 В.
2. Определяем ток потребителя Id = Рd / Ud = 300 / 20 = 15 А.
3. Определяем напряжение, действующее на диод в непроводящий полупериод UВ = 3,14 · Ud = 3,14 · 20 = 63 В.
4. Проверяем диод параметрам IДОП и UОБР. Для данной схемы диод должен удовлетворять условиям UОБР UВ; IДОП > Id. В данном случае второе условие не выполняется, т.к. 10 < 15 А, т.е. IДОП < Id. Первое условие выполняется, так как 100 > 63 В.

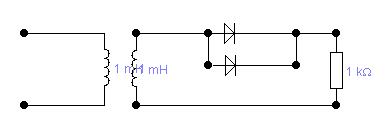

5. Составляем схему выпрямителя. Чтобы выполнялось условие 1ДОП >Id,надо два диода соединить параллельно, тогда 1ДОП = 2 · 10 = 20 А; 20 А > 15А. Полная схема выпрямителя имеет вид Рис. 4
Пример 2. Для питания постоянным током потребителя мощностью Рd = 250 Вт при напряжении Ud = 100 В необходимо собрать схему двухполупериодного выпрямителя, использовав стандартные диоды типа Д243Б.
Решение 1. Выписываем из таблицы параметры диода Д234Б: IДОП = 2 А, UОБР = 200 В.
2. Определяем ток потребителя: Id = Рd / Ud = 250 / 100 = 2,5 А.
3. Определяем напряжение, действующее на диод в непроводящий полупериод UВ = 3,14 · Ud = 3,14 · 100 = 314 В.
4. Проверяем диод по параметрам IДОП и UОБР. Для данной схемы диод должен удовлетворять условиям
UОБР > UВ; IДОП > Id/2 В данном случае первое условие не выполняется, т.к. 200 < 314,т.е. UОБР < UВ Второе условие выполняется, так как Id / 2 = 2,5 / 2 = 1,25 А; 1,25 А < 2А.

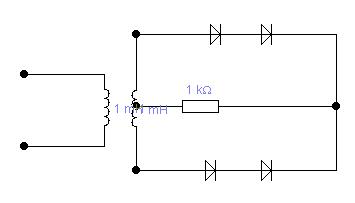

5. Составляем схему выпрямителя. Чтобы выполнялось условие UОБР > UB, необходимо два диода соединить последовательно,тогда UОБР = 200 ·2 = 400 В; 400 А > 314 В. Полная схема выпрямителя представлена на рис.5. Рис. 5.
Пример 3. Составить схему мостового выпрямителя использовав один из трёх диодов: Д222, КД202Н, Д215Б. Мощность потребителя Pd = 300 Вт, напряжение потребителя Ud - 200 В.
Решение 1. Выписываем из таблицы параметры указанных диодов: Д222: IДОП = 0,4 А, UОБР = 600 В КД202Н: IДОП = 1 А, UОБР = 500 В Д215Б: IДОП = 2 А, UОБР = 200 В.
2. Определяем ток потребителя: Id = Рd / Ud = 300 / 200 = 1,5 А.
3. Определяем напряжение, действующее на диод в непроводящий полупериод для мостовой схемы выпрямителя: UВ = 1,57 · Ud = 1,57 · 200 = 314 В.
4. Выбираем диод из условий: I ДОП >Id / 2 = 1,5 / 2 = 0,75 А; UОБР > UВ = 314 В.
Этим условиям удовлетворяет диод КД202Н: I ДОП = 1,0 А > 0,75 А; UОБР = 500 B > 314 B.
Диод Д222 подходит по напряжению (600 В > 314 В), но не подходит по току (0,4 А < 0,75 А).
Диод Д215Бподходит по току (2 А > 0,75 А), но не подходит по напряжению (200 В < 314 В). Составляем схему мостового выпрямителя (рис. 6). В этой схеие каждый из диодов имеет параметры диодов. КД202Р: I ДОП = 1 А, UОБР = 500 B.
Пример 4. Для составления схемы трёхфазного выпрямителя на трёх диодах заданы диоды Д243. Выпрямитель должен питать выпрямитель с Ud =150 В Определить допустимую мощность потребителя и пояснить порядок составления схемы выпрямителя.
Решение
1. Выписываем из таблицы параметры диода Д243: Д243: IДОП = 5 А, UОБР = 200 В.
2. Определяем допустимую мощность потребителя для трехфазного выпрямителя: I ДОП > 1/3Id, т.е. Рd = 3 · Ud · I ДОП = 3 · 150 · 5 = 2250 Вт. Следовательно, для данного выпрямителя Рd ≤ 2250 Вт.
3. Определяем напряжение, действующее на диод в непроводящий полупериод: UВ = 2,1 · Ud = 2,1 · 150 = 315 В.
4. Составляем схему выпрямителя: Проверяем диод по условию UОБР > UВ. В данном случае это условие не выполняется, так как200 < 315 В. Чтобы условие выполнялось, необходимо в каждом плече два диода соединить последовательно, тогда UОБР = 200 · 2 = 400 В; 400 > 315 В

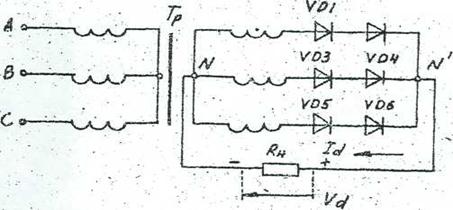

Полная схема приведена на рис. 7.
