Ультразвуковая анатомии локтевого сустава




К структурам, подлежащим ультразвуковой оценке, в локтевом суставе относятся: полость сустава, суставная капсула, суставной хрящ, сухожилия мышц, медиальный и латеральный над-мыщелки, локтевой нерв. УЗИ локтевого сустава проводят из четырех стандартных доступов: переднего, медиального, латерального и заднего.

Исследование проводят продольным и реже поперечным сканированием вдоль костных ори­ентиров сустава: медиального и латерального надмыщелков плечевой кости. По переднемеди-альной поверхности костным ориентиром служат бугристость лучевой кости и венечный от­росток локтевой кости. При сканировании переднемедиальным доступом оценивают дисталь-ный отдел сухожилия двуглавой мышцы плеча, сухожилия плечевой мышцы, а также сосуды венечной ямки, капсулу сустава. Переднелатеральный доступ позволяет оценить состояние ла-

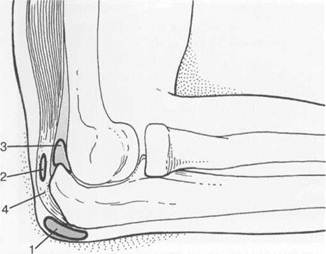

Рис. 19.36. Синовиальные сумки локтевого сустава.

1 — сумка локтевого отростка; 2 — внутрисухо-жильная сумка; 3 — надсухожильная сумка; 4 — сухожилие m. triceps.

терального мыщелка плеча и головки луче­вой кости. Кольцевидную связку достовер­но визуализировать не удается вследствие косого направления ее волокон.

При сканировании из заднего доступа костным ориентиром служит локтевой от­росток. Оценивают локтевой отросток, су­хожилие трехглавой мышцы, сумку локтевого отростка, локтевую ямку и локтевой нерв, ко­торый можно определить поперечным сканированием в углублении между медиальным над-мыщелком по задней поверхности и локтевым отростком. К проксимальной части локтевого отростка прикрепляется сухожилие трехглавой мышцы, образующее сумку (bursa olecrani) в ме­сте прикрепления (рис. 19.36).

Методика проведенияУЗИ у детей и подростков не отличается от таковой у взрослых, одна­ко следует помнить о множественных центрах оссификации эпифизов и апофизов костей, об­разующих локтевой сустав (рис. 19.37—19.41). При УЗИ толщина гиалинового хряща и хряща эпи-

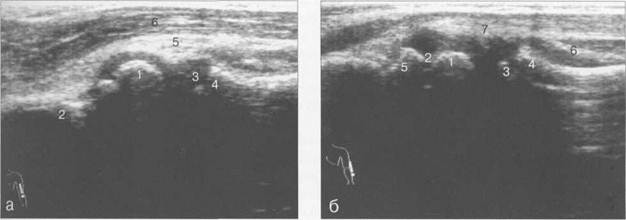

Рис. 19.37. УЗИ локтевого сустава (7 лет).

а — коронально через латеральный мыщелок плечевой кости:

I — ядро головки латерального мыщелка плечевой кости; 2 — метадиафиз плечевой кости; 3 — ядро голов­ки лучевой кости; 4 — проксимальный метафиз лучевой кости; 5 — сухожилие m. extensor digitorum и лу­чевая коллатеральная связка; 6 — m. extensor carpi radialis. б — переднелатеральный доступ через латеральный мыщелок:

1 — ядро головки латерального мыщелка плеча; 2 — область зоны роста плечевой кости; 3 — ядро головки лучевой кости; 4 — проксимальный метафиз лучевой кости; 5 — метафиз плечевой кости; 6 — капсула сустава; 7 — лучевая коллатеральная связка и волокна сухожилия m. extensor digitorum.

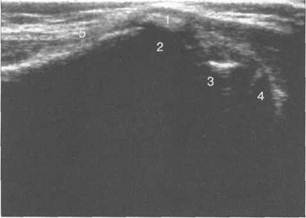

Рис. 19.38. УЗИ локтевого сустава (11-12 лет), медиальный доступ коронально.

1 — ядро медиального надмыщелка; 2 — метафиз плечевой кости; 3 — мелкие ядра оссификации бло­ка; 4 — локтевая кость; 5 — сухожилие.

физов суммируется, образуя более толстый ги-поэхогенный слой, чем у взрослых, что харак­терно для всех неполностью оссифицирован-ных эпифизов во всех суставах.

Сумка локтевого отростка располагается в месте прикрепления сухожилия трехглавой

мышцы и состоит из трех отделов: подкожного, межсухожильного и подсухожильного. Сумка сухожилия двуглавой мышцы расположена позади сухожилия, в месте его прикрепления к буг­ристости лучевой кости. Надмыщелковые медиальная и латеральная сумки залегают под сухо­жилиями над соответствующими надмыщелками.
