Аппаратура и испытательные образцы

В качестве основного измерительного устройства в работе используется специализированный прибор типа УК-10ПМС [1]. В состав прибора входят координатное устройство (Рис. 4.1) и электронный блок (Рис.4.2).

Координатное устройство схематически представляет собой координатный (юстировочный) стол, предназначенный для надежной фиксации и перемещения испытуемого образца. Координатный столик снабжен зажимным устройством, выполненным на основе крупноходовой «червячной» передачи (на рис.4.1 показана штриховой линией), и держателями электроакустических преобразователей (ЭАП). Для надежной работы и устойчивости координатное устройство должно устанавливаться на массивное основание – опору. Измерительные преобразователи устанавливаются в корпуса держателей и соединяются с помощью коаксиальных кабелей с электронным блоком.

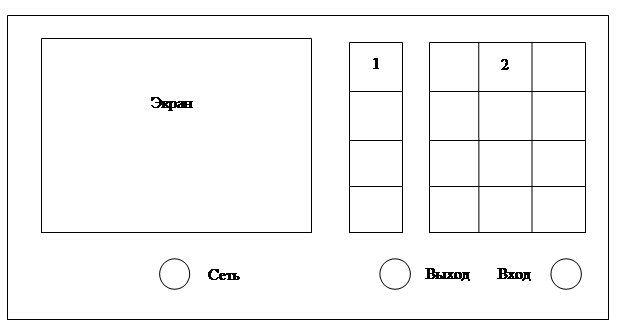

Электронное устройство предназначено для формирования служебных и информационных сигналов, используемых в аппаратуре при измерениях и индикации результатов. Схематический вид передней панели электронного устройства прибора УК- ПМС представлен на рис.4.2. Управление работой прибора, после включения клавиши «Сеть», осуществляется с помощью клавиш управляющего поля (1) и цифрового поля (2). Визуальная информация отображается на экране электронно-лучевой трубки. Вспомогательные клавиши, осуществляющие управление разверткой и режимом усиления, а также другие функциональные элементы находятся на горизонтальной панели под верхней крышкой корпуса прибора.

Рис. 4.2

Управление режимами работы прибора осуществляется с помощью экранного меню. К разъемам «Вход» и «Выход» подключаются кабельные выводы от соответствующих преобразователей, установленных на координатном устройстве. После включения прибора на экране появляется запрос: «Режим». Всего в приборе предусмотрено восемь функционально независимых режимов, имеющих номера 1 …8. Подробное описание каждого из них приведено в инструкции по эксплуатации и техническом описании прибора, с которыми необходимо ознакомиться до проведения измерений. Для данной работы целесообразно выбрать режим «3», нажимая соответствующую клавишу на цифровом поле. После этого нажимается клавиша «Ввод». Далее на экране последовательно будут появляться запросы в виде наименований параметров, определяемых набором соответствующих цифровых комбинаций. Завершение определения каждого параметра осуществляется нажатием клавиши «Ввод». Неверно введенные цифровые значения корректируются после нажатия клавиши «Стир». После окончания всего списка определяемых параметров на экране снова появляется запрос «Режим». Переход к проведению измерительных операций осуществляется путем нажатия клавиши «Измер».

Особенность режима «3» заключается в необходимости ввода в память устройства значений измерительной базы (размера образца в направлении прозвучивания) в миллиметрах. После нажатия клавиши «Измер» по истечении промежутка времени, необходимого для обработки полученных сигналов (примерно 10 сек.), на экране будет высвечено значение скорости продольных волн, распространяющихся в исследуемом образце. Следующие циклы измерений осуществляются при нажатии клавиши «Измер».

Рис. 4.3

Для проведения измерений с помощью рассматриваемой аппаратуры необходимы образцы, преимущественно, прямоугольной формы, имеющие две плоскопараллельные грани для установки излучающего и приемного преобразователей. Если шероховатость участка поверхности образцов в местах установки преобразователей чрезмерно велика (превышает мкм), то целесообразно осуществлять контакт преобразователей с образцом через защитный, полиуретановый протектор необходимой толщины. Образец устанавливается на координатный стол и фиксируется прижатием рабочих поверхностей преобразователей к образцу с помощью зажимного устройства.

Для образцов из материалов с различным структурным строением целесообразно выбирать пару преобразователей, имеющих рабочие частоты, соответствующие частотному диапазону, указанному в инструкции по эксплуатации аппаратуры УК-10ПМС. Для проведения измерений с наибольшей точностью необходимо стремиться выбирать значение рабочей частоты по возможности более высоким. При измерениях целесообразно использовать преобразователи только из рабочего комплекта прибора. При проведении первого измерения после включения прибора, на свободном поле индикатора, помимо цифровой, выводится, на время проведения измерений, дополнительная аналоговая информация в виде развертки А. Анализ появляющегося изображения позволяет оценить динамический диапазон формирующихся сигнальных последовательностей, и внести необходимые коррективы. При необходимости, возможно осуществление измерений, как в ручном, так и в автоматическом режимах регулировки усиления.

Перед проведением измерений с помощью аппаратуры необходимо осуществить ее калибровку. Для проведения операций калибровки аппаратуры в ее комплект входят цилиндрической формы образцы, выполненные и органического стекла, с нанесенной ни их боковых гранях маркировкой номинальной толщины. Правила проведения операции калибровки, и поверки аппаратуры приведены в ее техническом описании.
