Разрыв вида

ОФОРМЛЕНИЕ МЕСТНОГО РАЗРЕЗА.

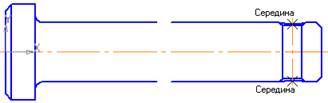

· С помощью команды Осевая линия по двум точкам на инструментальной панели Обозначения постройте осевую линию отверстия.

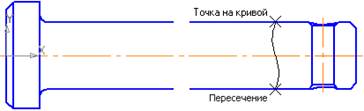

· Нажмите кнопку Волнистая линия на панели Обозначения .

· С помощью привязок укажите две точки на детали, через которые должна пройти линия.

· Нажмите кнопку Штриховка на панели Геометрия .

· Укажите точки внутри областей, которые нужно заштриховать.

· Нажмите кнопку Создать объект .

· Нажмите кнопку Прервать команду .

Можно изменить изображение в виде: условно удалить часть изображения, а оставшиеся части придвинуть друг к другу.

· Выполните команду Вставка – Разрыв вида.

На экране появятся две параллельные линии — границы разрыва.

· Перемещая мышью характерные точки границ разрыва, перетащите их в левую часть детали, ограничив часть изображения, которую нужно удалить.

Можно создать несколько линий разрыва.

· Нажмите кнопку Добавить на панели списка линий разрыва.

На экране появятся две параллельные линии — границы разрыва.

· Переместите их в правую часть детали.

· Нажмите кнопку Создать объект .

Разрыв будет создан. Все геометрические объекты текущего вида, находившиеся между границами разрыва, перестанут отображаться на экране. Видимые части изображения будут ограничены линиями обрыва и придвинуты друг к другу.

Можно изменить параметры разрывов, заново выполнив команду Вставка – Разрыв вида.
