Архитектурно-конструктивная часть
Сравнение вариантов Сравнение вариантов производится на основе сопоставления технико-экономических показателей предлагаемых решений или конструкций (приложение 2). Необходимо обеспечить сравнимость вариантов типовых строительных конструкций, т.е. конструкции должны иметь одинаковое назначение в соответствии с действующими СНиП и техническими условиями для одних и тех же климатических и грунтовых условий и условий эксплуатации. При сравнении вариантов необходимо учитывать все изменения в предлагаемых вариантах конструктивных решений. Конструкции, не меняющиеся по вариантам, в расчетах не учитываются. Для сравниваемых вариантов конструктивных решений дипломник производит подбор элементов конструкций, их расчет и определяет объем работ. При сравнении предлагается принимать для расчетов часть проектируемого здания (блок, участок здания в осях и т. п.). Одновременно определяется расход основных строительных материалов (бетона, стали) на соответствующую единицу измерения по соответствующим каталогам сборных железобетонных и металлических конструкций. Трудозатраты сравниваемых строительно-монтажных работ по вариантам, а также потребность в основных строительных материалах и конструкциях определяется по ГЭСН. Прямые затраты, сметная заработная плата рабочих для сравниваемых вариантов определяется по соответствующим территориальным единичным расценкам (ТЕР-2001) и сборникам сметных цен. Укрупненные показатели сметной стоимости внутренних санитарно-технических работ в промышленных, жилых и общественных зданиях приведены в приложении 3, а электромонтажных и слаботочных работ – в приложении 4.
Результаты определения объемов работ, расхода основных материалов, трудоемкости, прямых затрат, включая заработную плату рабочих, с последующим определением сметной себестоимости сводятся в таблицу (форма 1). Таблица 7 Форма I - Ведомость объемов работ, расхода материалов, трудоемкости, сметной себестоимости по вариантам
По итогу каждого из сравниваемых вариантов определяется величина прямых затрат, накладных расходов, себестоимости, сметной прибыли, стоимости строительно-монтажных работ и нормативной трудоемкости по рассматриваемому варианту. - Прямые затраты определяются как сумма затрат по гр. 17. - Накладные расходы и сметная прибыль определяются от величины фонда оплаты труда рабочих строителей и машинистов по видам работ. - Себестоимость работ определяется как сумма прямых затрат и накладных расходов по вариантам. - Стоимость строительно-монтажных работ определяется как сумма себестоимости и сметной прибыли. - Общая трудоемкость по варианту определяется итогом гр.15. Выбор наиболее экономичного варианта конструктивного решения может осуществляться по критерию минимума приведенных затрат. Если приведенные затраты в сравниваемых вариантах незначительно отличаются друг от друга, то сравнение проводится по дополнительным показателям: продолжительность выполнения строительно-монтажных работ по выбранным вариантам, расход основных строительных материалов (бетон, сталь, кирпич и т. п.).
Приведенные затраты, руб., определяются по формуле
П = Сс+Ен.К, (1) где Сс - сметная себестоимость по каждому варианту конструктивных решений, определяемая как сумма прямых затрат и накладных расходов, руб.; Ен - нормативный коэффициент эффективности капитальных вложений, принятый при расчете, в дипломном проектировании его значение принимается равным 0,15; К - капитальные вложения по выбранным вариантам, которые определяются как сумма основных и оборотных фондов по формуле
К = Фосн + Фобор, (2) где Фосн - стоимость активной части основных производственных фондов: стоимость строительных машин и механизмов, занятых при производстве работ по сравниваемым вариантам; Фобор - оборотные средства, руб., по вариантам, определяются по объектной смете или по формуле Фобор = Ссмр / t (3) где Ссмр - стоимость строительно-монтажных работ по вариантам, руб; t- продолжительность осуществления конструктивного решения, в годах, определяется по формуле t = m/(N.n.k.250), (4) где т - трудоемкость выполнения строительно-монтажных работ по вариантам, чел.-дн.; N - количество бригад, участвующих в выполнении работ; п - количество рабочих в бригаде; к - принятое количество смен работы в сутки. Расчет экономического эффекта, руб., по выбранному наиболее экономичному варианту определяется по следующей формуле
Э=Э1 + Э2, (5) где Э1 - экономический эффект, руб., при сокращении сроков строительства, определяемый по формуле Э 1 = С - Ен(Тн - Тф), (6) где С - стоимость строительства по выбранному варианту, принимается из объектной сметы (после составления объектной сметы), руб; Тн - нормативный срок строительства, принимаемый по СНиП 1.04.03-85* в годах; Тф - фактический срок строительства, принимаемый по календарному плану (после составления календарного плана), в годах; Э2 - экономический эффект, руб., от сокращения условно-постоянной части накладных расходов, рассчитываемая по формуле
Э2=0,5-Нр(Тн- Тф), (7) где 0,5 - удельный вес условно-постоянной части накладных расходов; Нр - величина накладных расходов по выбранному варианту, принимается из объектной сметы, руб. Результаты расчетов сводятся в таблицу (форма 2). Таблица 8 Форма 2 - Технико-экономические показатели по вариантам
Кроме экономического сравнения архитектурно-планировочного или конструктивного решения можно производить сравнение вариантов производства работ (по согласованию с руководителем). В этом случае сравнение вариантов выполняется по одной из следующих схем: Выбор эффективных технических средств и механизмов в рамках одной технологии производства работ. 2. Выбор эффективной технологии производства работ в рамках неизменного конструктивного решения объекта. Предварительно подбираются варианты технологии, типы и марки машин, отвечающие предъявляемым требованиям по техническим характеристикам. После этого выбирается экономически более выгодный вариант. Критерием эффективности сравниваемых вариантов принимается дополнительная прибыль, получаемая за счет снижения себестоимости строительно-монтажных работ, если разница дополнительной прибыли невелика, то сравниваются продолжительность и трудоемкость работ по вариантам. Архитектурно-конструктивная часть разрабатывается на основе принятых объемно-планировочного и конструктивного решений; основных строительных материалов и конструкций. Она состоит из пояснительной записки и комплекта чертежей.
Пояснительная записка к архитектурно-конструктивной части включает: - разбивочный план с элементами благоустройства; - объемно-планировочное решение; - конструктивное решение; - внутренняя отделка; - наружная отделка; - санитарно-техническое и инженерное оборудование; - расчеты.
Разбивочный план является одним из основных моментов архитектурно-строительного проектирования, координирует взаимосвязь различных функциональных зон. При разработке разбивочного плана, прежде всего учитывается градостроительная ситуация, т.е. месторасположение данного объекта в соответствующей зоне (промышленной, селитебной и т.п.), а также взаимосвязь с другими объектами, зонами, окружающим ландшафтом и окружающей средой. В пояснительной записке необходимо дать информацию о месторасположении объекта строительства, его привязке к координатной сетке; санитарную характеристику объекта; данные о площадке строительства (рельеф, вертикальная планировка и т.п.); данные о наличии технологических связей, существующих и вновь проектируемых; ориентацию здания или сооружения; описание системы благоустройства; технико-экономические показатели по генплану: ■ площадь территории участка, га; ■ площадь застройки, га; ■ площадь озеленения, га; ■ протяженность внутриплощадочных дорог; ■ коэффициент застройки; ■ коэффициент озеленения. Объемно-планировочное решение разрабатывается на основе функциональной схемы гражданского или технологического процесса производственного здания. На основании технологической или функциональной схемы и номенклатуры помещений формируется планировочная схема с соблюдением норм и требований технологической связи и блокировки помещений. Планировочная схема может быть составлена в нескольких вариантах (по заданию руководителя), из которых путем технико-экономического анализа выбирается вариант, наиболее полно отвечающий исходным данным и выбранной конструктивной схеме. Разработка объемного решения заключается в назначении высот помещений с учетом габаритных размеров оборудования, функциональных или технологических требований с учетом высотного модуля. В пояснительной записке этой части должны быть отражены: - габариты здания (размер в плане, количество этажей и их высота, шаг,пролет основных несущих конструкций); - характер объема здания, обоснование принятого общего композиционного приема в связи с местом расположения, архитектурным и природным окружением, местными традициями; - характеристика архитектурно-планировочного решения: функциональный процесс, протекающий в здании; группы помещений, их взаимосвязь и изоляция в плане и по этажам; таблица состава и площадей помещений; Конструктивное решение здания. В этой части даются: обоснование целесообразности принятого конструктивного решения; общая конструктивная схема здания и обеспечения жесткости в продольном и поперечном направлении; унификация конструктивных параметров; принятые модульные размеры. Приводится также характеристика всех принятых конструктивных элементов здания: фундаментов (тип конструкции, материал, глубина заложения и т.д.); стен (статика работы, материал, конструкция); перекрытий (тип конструкции, материал, состав элементов, размеры); конструкции крыши (тип, несущие элементы, материал, размеры, утеплитель, кровля); лестниц, перегородок, окон, дверей, витражей и т.д. При описании конструкций следует указывать марку материала, ГОСТ, серию изделия, условия увязки и стыковки с другими элементами. В конструктивную часть пояснительной записки рекомендуется включать спецификации основных сборных элементов, примененных в проекте и не вошедших в графическую часть. К схемам составляют спецификации по форме 3. Таблица 9 Форма 3 – Спецификация сборных элементов
В спецификации указывают: - в графе «Поз.» - позиции (марки) элементов конструкций, установок; - в графе «Обозначение» - обозначение основных документов на записываемые элементы.
При описании внутренней отделки здания составляется ведомость внутренней отделки помещений в табличной форме (форма) 4.

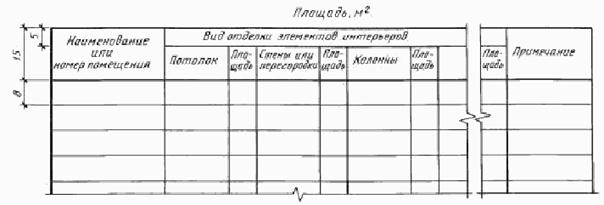

Таблица 10 Форма 4 - Ведомость отделки помещений
Примечание: количество граф определяется наличием элементов интерьера, подлежащих отделке. Площади отделки помещений рассчитываются по соответствующим нормативным документам. Здесь же приводятся экспликация полов по форме 5 и план полов, если они не вошли в графическую часть проекта. Таблица 11 Форма 5 - Экспликация полов
С наружной отделкой связан внешний облик здания, который зависит от его внутренней планировочной структуры, конструкций, материалов и методов строительства. Выявление архитектурного образа здания должно основываться на применении объемно-пространственных форм, разнообразных ритмических и пластических построений, соответствующих его структуре, а также композиции всего комплекса в целом, элементом которого оно является. Усиление выразительности создается различными приемами размещения и группировки окон, балконов, эркеров, лоджий, козырьков, фонарей и т.д., а также выделением частей фасадов выступами, разной фактурной отделкой или цветом поверхностей, отвечающих композиционному строю здания. В пояснительной записке следует дать решение наружной отделки фасадов, описать используемые приемы, материалы, дать цветовое решение. При описании санитарно-технического и инженерного оборудования должны быть отражены принципиальные вопросы по проектированию систем водоснабжения и канализации, отопления и вентиляции, кондиционирования, электроснабжения и слаботочных устройств, а также вопросы горизонтального и вертикального транспорта, мусороудаления, пожаротушения и т.д. Необходимо указать источники питания, условия подключения, описать трассировку и помещение для обслуживания систем и размещения оборудования. В процессе разработки архитектурно-конструктивной части проекта дипломник по заданию руководителя выполняет расчеты некоторых физических параметров конструкций, связанных с их нормальным функционированием при заданных режимах эксплуатации; определяет состав административно-бытовых и вспомогательных помещений (для промышленных зданий). Все расчеты выполняются в соответствии с нормами СНиПов и с использованием современных методик. В дипломном проекте может быть предложено выполнить: - теплотехнический расчет ограждающих конструкций (стены, покрытия и т.д.); -расчет звукоизоляции междуэтажных перекрытий, перегородок; - акустический расчет театральных, студийных, киноконцертных залов с целью обеспечения инженерными средствами оптимальных условий слышимости и разборчивости речи; - светотехнический расчет бокового и верхнего остекления; - расчет видимости зрительных залов и др.
