Трансформатор струму
Заздалегідь по номінальній напрузі і максимальному струму заданого ланцюга, вибирають трансформатор струму з табл.П4.5 [1] і проводять перевірку вибраного ТА: - по напрузі установки: Uуст ≤ Uном.ТА, кВ; - по струму: Iнорм ≤ Iном.ТА; Imax ≤ Iном.ТА, кА; - по електродинамічній стійкості: iу ≤ Iдин, кА; - по термічній стійкості: Вк ≤ Iтер2 · tтер, кА2·с; - по класу точності; - по вторинному навантаженню: r2 ≤ z2ном, Ом, де r2 - вторинне навантаження ТА, виписана з табл.4.11. [3] для заданої підстанції; z2ном - номінальне допустиме навантаження вибраного ТА в заданому класі точності: z2ном = S2 ном / I2 ном, Ом. Послідовність перевірки вибраного ТА по вторинному навантаженню: 1) складається схема підключення вибраних приладів до ТА різних фаз; 2) складається таблиця 6. навантажень ТА різних фаз, приведена нижче:
Таблиця 3.2. Вторинне навантаження трансформатора струму. Таблиця 3.2.
Тип приладів і споживану потужність струмової обмотки вибирають з таблиці 3.3.
Таблиця вторинних навантажень трансформатора струму. Таблиця 3.3.
3) по складеній таблиці навантажень визначається найбільш завантажена фаза і знаходиться загальний опір приладів по формулі: r = S2 / I22 ном, Ом, де S2 - вторинне навантаження найбільш завантаженої фази ТА. 4) з умови z2ном а rпров + rприб + rк, знаходять rпров= z2ном + rприб + rк, де
rпров - опір провідників, Ом; rприл - опір приладів, Ом; rк - опір контактів, що приймається при кількості до трьох приєднаних приладів рівним rк = 0,05 Ом, а при трьох і рівнішим rк = 0,1 Ом; 5) визначають розрахункове значення перетину сполучних дротів:
де

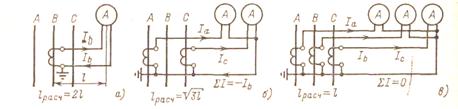

Ρміді - питомий опір міді, ρміді = 0,0175 Ом · м / мм2; Lрасч - розрахункова довжина, залежна від схеми з'єднання трансформаторів струму з рис.3.1. Рисунок 3.1
Довжину сполучних дротів L від ТА до приладів (в один кінець) приймають для різних приєднань по таблиці №15Д.
По умові міцності перетин дроту не повинен бути менше за 4мм для алюмінієвих жив і 2,5мм для мідних жив (ПУЭ п.3.4.4.). 6) знаходять дійсний опір дротів з урахуванням вибраного стандартного перетину сполучних дротів:
де
rпров.действ. - перетин проводу, вибраний по умові міцності, згідно ПУЕ.
7) Набутого дійсного значення опору дроти підставляють в умову: Якщо умова не дотримується, то необхідно вибирати другий вимірювальний трансформатор струму з більшим допустимим вторинним навантаженням.
