Прессование




Прессование – процесс выдавливания металла из замкнутого объёма через выходное отверстие – очко матрицы. При этом металл принимает форму, соответствующую конфигурации отверстия в матрице – круглую, квадратную и др.

Исходными заготовками для прессования прутков и различных профилей являются слитки диаметром 60-500 мм и длиной 100-1000 мм. Для прессования применяют алюминий, медь, титан, цинк, свинец, олово и их сплавы, а также стали и жаропрочные сплавы.

Применяют два основных метода прессования (рис. 4.7): прямой и обратный.

При прямом прессовании течение прессуемого металла совпадает с направлением движения пуансона.

При обратном методе прессования металла полый пуансон давят на занотовку, в результате чего металл выжимается через отверстие матрицы в направлении, обратном движению пуансона.

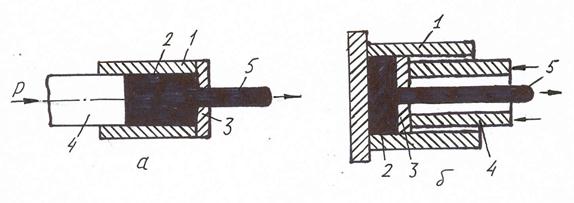

Рис. 4.7. Схемы прямого (а) и обратного (б) прессования.

1 - контейнер; 2 - заготовка; 3 - матрица; 4 - пуансон; 5 - изделие.



При прямом методе прессования в конце операции остаётся 18-20% металла (прессостаток). При обратном методе отходы металла уменьшаются на 5-6% и снижается усилие прессования на 25%. Однако из-за сложности конструкции пресса этот метод имеет ограниченное применение.

Прессование полых изделий (труб) (рис. 4.8) к торцу прессовой шайбы крепится стальная игла, диаметр которой равен внутреннему диаметру изготавливаемой трубы. Трубы изготавливают только прямым методм прессования.

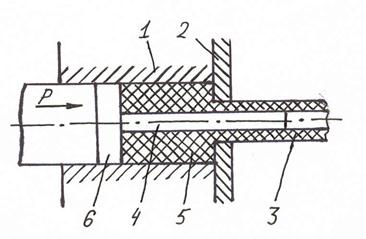

Рис. 4.8. Схема прессования труб:

1 – контейнер; 2 – матрица; 3 – труба;

4 – игла; 5 – заготовка; 6 - прессовая шайба.



Диаметр труб - до 300-400 мм. Скорость прессования цветных сплавов от 5 до 100 см/с. Основные инструменты: пресс-шайба, матрицедержатель, пуансон, игла и иглодержатель. Прессованием изготавливают прутки диаметром 5-300 мм, трубы с внутренним диаметром 18-350 мм и толщиной стенки 1,25-50 мм. и различные профили.

Технологический процесс прессования включает в себя следующие операции:

- подготовка заготовки (резка, удаление дефектов);

- нагрев заготовки;

- смазка для уменьшения трения (машинное масло+графит);

- прессование;

- отделка изделия (охлаждение, резка, правка).
