Интерфейс задней панели

1. [RECORD IN L/R] - Аналоговый вход для записи аналогового сигнала. Может использоваться как сбалансированный стерео вход.

2. [STEREO OUT L/R] - Разъем основного выходного сигнала.

3. [ASSIGNABLE MIX OUT 1/2/3/4] - Выходы, которые вы можете использовать, чтобы вывести сигнал отдельно от каждой клавиши (т.е. каждому выходу назначается в соответствие одна клавиша).

Совместно с внешними микшерами и процессорами вы можете произвести продвинутое микширование.

4. [MIDI OUT А/В] - Разъем - выход MIDI. Каждый выход может посылать независимый MIDI сигнал.

5. [MIDI IN 1/2] - Входной MIDI разъем. MIDI сигналы с разъёма MIDI IN 1 и 2 смешиваются (сливаются).

6. [USB] - Этот разъем используется для подключения МРС1000 к PC компьютеру для передачи данных.

7. [DIGITAL OUT] - Цифровой коаксиальный выход. Выдаёт тот же сигнал, что и [STEREO OUT].

8. [DIGITAL IN] - Цифровой коаксиальный вход. Используйте этот вход для подключения выходов цифровых устройств таких как CD проигрыватель и DAT.

9. Power plug - Разъем питания.

10. [POWER] - Выключатель питания on/off.

Подключение МРС1000 к внешним Audio/MIDI устройствам

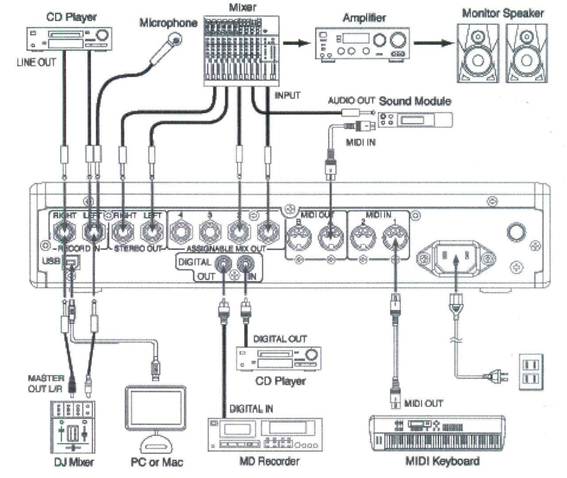

Диаграмма, приведённая ниже, демонстрирует, как внешние устройства подключаются к МРС1000. Заметьте, что это всего лишь пример. Поэтому при подключении устройства обращайтесь к руководствам пользователя соответствующих устройств.

Примечание: При подключении устройств питание должно быть выключено!!!
