Время от времени проводите осмотр рулевого управления. Разболтанное рулевое управление может быть опасным. Установите стэнд под двигатель чтобы приподнять переднее

Колесо. Зафиксируйте конец передней вилки и попытайтесь покрутить вперед назад. Если Вы почуствуете свободный ход обратитесь в сервисный центр Yamaha для проверки и регулировки рулевого управления. Осматривать рулевое управление гораздо проще если снять переднее колесо.

!ВНИМАНИЕ Придерживайте мотоцикл чтобы он не упал. 8.30 Колеса Обратитесь к представителю Yamaha для осмотра колеса в случае обнаружения Вами люфта во втулке переднего или заднего колеса или если колеса вращаются туго. Осмотр колес должен проводиться согласно расписанию по обслуживанию. 8.30 Аккумуляторная батарея Мотоцикл оборудован герметичной аккумуляторной батареей. Поэтому в случае необходимости проверьте электролит или добавте дистиллированную воду. Если Вам покажется что батарея разряжена – обратитесь к представителю Yamaha. ОСТОРОЖНО: Не пытайтесь вытащить заглушки каждого отсека батареи. Вы можете повредить аккумулятор.

!ВНИМАНИЕ:Электролит ядовит и очень опасен, может вызвать серьезные ожоги и травмы. Содержит серную кислоту. Избегайте контакта с кожей, глазами и одеждой Антидот Внешний – смыть водой Внутренний – Выпить большое количество молока или воды, потом выпить молока с магнезией, взбитые яйца или овощи с маслом. Обратиться немедленно к врачу. Глаза: промыть водой в течение 15 минут и оказать первую медицинскую помощь. Аккумуляторная батарея содержит взрывоопасные газы. Держите подальше от искр, огня и сигарет. Проветривайте помещение при зарядке батареи или используйте в закрытом помещении. Защищайте глаза при работе рядом с аккумуляторными батареями. Держите подальше от детей. Обслуживание батареи 1. Если мотоцикл не используется в течение месяца или более, снимите аккумуляторную батарею и храните ее в прохладном и темном месте. Перед установкой обязательно зарядите аккумуляторную батарею ОСТОРОЖНО: Для зарядки аккумуляторной батареи необходимо специальное зарядное устройство (постоянное электрическое напряжение/ампиры или постоянное электрическое напряжение). При использовании обычного зарядного устройства вы сокращаете период работы батареи. 2. При установки батареи удостоверьтесь в том, что она подсоединена верно. Красный провод (плюс) должен быть подключен к + клемме и черный провод (минус) должен быть подключен к минусу отрицательной клемме

8.32 Замена предохранителей Если сгорел предохранитель, выключите двигатель, вытащите ключ из замка зажигания и переключите на схему вопросов. Установите новый предохранитель соответственной мощности. Включите приборы и посмотрите работаю они или нет. Если предохранитель снова сгорел сразу после установки ща консультацией обратитесь к представителю Yamaha.

1. Главный предохранитель 2 Запасной предохранитель ОСТОРОЖНО: Не используйте предохранители более высокой сопротивляемости, чем рекомендуемая. Замен предохранителя предохранителем другой степени сопротивляемости может привести к проблеме в электрической системе и возможно возгоранию мотоцикла Сопротивляемость предохранителя – 15А 8.32 Замена передней фары Данный мотоцикл оборудован фарой с кварцевой лампой Если лампа перегорела, замените ее как написано ниже: 1. Выкрутите винты крепежа лампы

2. Снимите фару и отсоедините провод(а), которые подключены к лампе 3. Снимите крышку и выкрутите лампочку против часовой стрелки

1. Гнездо лампы !ВНИМАНИЕ: Легковозгораемые предметы и свои руки держите подальше от лампы, когда она стоит на месте. Она горячая. Не прикасайтесь к лампе пока она не остынет. 4. Установите новую лампу в гнездо и притяните ее при помощи специальной хреновины (не знаю как называется есть на рисунке-какой то крепеж или фиксатор) ОСТОРОЖНО: Избегайте прикосновение к стеклу лампы. Держите подальше от масла, иначе стекло станет не прозрачным и эффект работы будет не тот. Если на лампу попало масло, осотрожно протрите ее влажной тряпкой с алкоголесодержащей жидкостью. 5. Установите крышку 6. При необходимости проведите регулировку света. За тем как провести регулировку света обратитесь к представителю Yamaha 8.34 Снятие переднего колеса !ВНИМАНИЕ: Рекомендуется обратиться в сервисный центр Yamaha для сервисного обслуживания заднего колеса !ВНИМАНИЕ: Осторожно уставите мотоцикл так чтобы избежать риск падения

1. Ослабьте гайку оси переднего колеса и ось колеса 2. Установите специальную подставку под двигатель для того чтобы приподнять переднее колесо 3. Снимите переднюю ось и колесо Удостоверись в том что мотоцикл стоит устойчиво.

1. гайка держателя оси ПРИМЕЧАНИЕ: Не выжимайте тормоза когда тормозной диск снят так как тормозные колодки принудительно закроются 8.35 Установка переднего колеса При установке переднего колеса проводите все вышеуказанные действия в обратном порядке. Уделите внимание следующим моментам 1. Удостоверьтесь в том, что между тормозными колодками достаточный зазор, перед установкой тормозного диска. 2. Удостоверьтесь в том, что ось колеса затянута правильно Норма затягивания 60Nm (6.0 m-kg) 3. Перед затягиванием главных гаек оси. Опустите и поднимите переднюю вилк (ударьте) несколько раз, для того чтобы вилка встала на место. 4. Подтяните с усилием гайки оси. Затем подтяните еще (или ослабьте хрен знает. По дословному переводу закрутить ниже)

Когда вы последовательно обтяните, нижняя часть держателя оси должна иметь зазор. Норма затягивания гайки оси 10 Nm (1.0 m-kg) 8.36 Снятие заднего колеса !ВНИМАНИЕ: Настоятельно рекомендуется обратиться к представителю Yamaha для выполнения этой операции !ВНИМАНИЕ: Установите мотоцикл так, чтобы избежать риск его падения. 1. Снимите шплинт гайки оси и ослабьте гайку

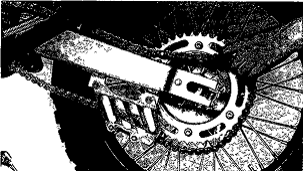

1. Шплинт 2 Гайка оси 3 Съемник цепи 2. Приподнимите заднее колесо при помощи установки специальной подставки под двигатель 3. Толкайте колесо взад и вперед и снимите цепь

4. Снимите гайку оси 5. Потяните ось колеса, чтобы снять втулку, съемник цепи и заднее колесо ПРИМЕЧАНИЕ: Не выжимайте педаль тормоза, когда диск и тормозной диск отделены друг от друга

ПРИМЕЧАНИЕ: Вам не нужно демонтировать (снимать) цепь, для того чтобы снять или установить колесо 8.37 Установка заднего колеса Для установки заднего колеса проделайте действия в обратном порядке Уделите внимание следующим моментам: 1.Удостоверьтесь в том, что между тормозными колодками достаточный зазор перед установкой тормозного диска или диска 2. Отрегулируйте приводную цепь 3. Удостоверьтесь в том, что все части хорошо затянуты и новый шплинт установлен Норма затягивания Гайка оси 105 Nm (10.5 m-kg) !ВНИМАНИЕ: Всегда используйте новый шплинт для гайки оси

8.38. Поиск неисправностей Несмотря на то, что мотоциклы Yamaha крайне внимательно относятся к осмотру мотоцикла перед выпуском в продажу, неисправности могут быть выявлены в процессе эксплуатации. Любые проблемы в топливной системе, подвеске, зажигании могут быть причиной плохого запуска двигателя и потери мощности. Глава «Поиск неисправностей» описывает как быстро и легко проверить необходим ли Вашему мотоциклу ремонт и сервисное обслуживание у представителя Yamaha. Специалисты Yamaha обладают специальными знаниями, инструментами, опытом и знают как правильно провести техническое обслуживание и ремонт вашего мотоцикла. Используйте только оригинальные запчасти Yamaha. Подделка может выглядеть как оригинальные запчасти Yamaha, но по качеству они гораздо хуже. Следовательно, они прослужат гораздо более короткий срок и могут привести к возникновению других (дополнительных) неисправностей.
