Механика электропривода

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ И КЛАССИФИКАЦИЯ ЭЛЕКТРОПРИВОДОВ

ЛЕКЦИЯ 1

Издательство

Государственного образовательного учреждения высшего профессионального образования

« Тюменский государственный нефтегазовый университет »

625000, Тюмень, Володарского, 38

Отдел оперативной полиграфии издательства

625039, Тюмень, ул. Киевская, 52

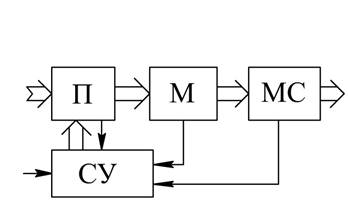

Автоматизированный электропривод – электромеханическая система; состоящая из электрического (силового) преобразователя, электродвигателя, механической системы и системы управления.

Классификацию АЭ проводят по нескольким признакам:

1. По способу распределения механической энергии:

Ø Групповой электропривод:
обеспечивает движение исполнительных органов нескольких рабочих машин. Передача механической энергии осуществляется с помощью одной или нескольких трансмиссий. Такой групповой привод называют трансмиссионным. Существуют групповые электроприводы распределяющие механическую энергию внутри машины между несколькими рабочими органами.

Ø Индивидуальный:
привод в котором каждый рабочий орган машины приводиться в движение самостоятельным электроприводом.

Ø Взаимосвязанный:
электропривод содержит два или несколько электрически или механически связанных между собой электродвигателя, при работе которых поддерживается соотношение или равенство скоростей или нагрузок или положение исполнительных органов машины. Разновидностью взаимосвязанного электропривода является многодвигательный.

Ø Многодвигательный электропривод:
представляющий собой электропривод, двигатели которого совместно работают на общий вал. В случаях, когда необходимо поддержание постоянного соотношения скоростей рабочих органов, не имеющих механических связей или когда осуществление этих связей затруднено, используется специальная схема электрических связей двух или нескольких электродвигателей, называется схемой электрического вала.

2. По степени управляемости электропривод может быть:

Ø Нерегулируемый – для приведения в действие исполнительного органа рабочей машины с одной рабочей скоростью, параметры привода меняются под воздействием возмущений.

Ø Регулируемый – Для сообщения измеряемой или не измеряемой скорости исполнительному органу, параметры привода изменяются под воздействием управляющего устройства.

Ø Программно – управляемый привод управляемый в соответствии с заданной программой.

Ø Следящий - автоматически отрабатывающий перемещение исполнительного органа рабочей машины с определенной точностью в соответствии с заданным сигналом, изменяемая по произвольному закону.

Ø Адаптивный – автоматический избирающий структуры или параметры системы управления при изменении условий работы машины с целью выработки оптимального режима.

3. По уровню автоматизации:

Ø Неавтоматизированный:
электропривод с ручным управлением

Ø Автоматизированный:
электропривод управляемый автоматическим регулированием параметров

Ø Автоматический:
в котором управляющее воздействие вырабатывается автоматическим устройством без участия оператора.

4. По роду тока

Ø Электропривод постоянного тока

Ø Электропривод переменного тока

5. По виду электрического двигателя:

Ø Электропривод с двигателем постоянного тока

Ø Электропривод с асинхронным двигателем (асинхронный электропривод)

Ø Электропривод с синхронным двигателем (синхронный электропривод)

6. По виду силового преобразовательного устройства:

Ø Электропривод с электромашинным преобразователем

Ø Электропривод с полупроводниковым преобразователем
