Трансмиссия

Коленчатый вал. 1 - болт, 2 - планка натяжителя цепи, 3 - успокоитель цепи, 4 - гайка крышки шатуна, 5 - крышка шатуна, 6 - поршень с шатуном, 7 - шатунный вкладыш, 8 - шатунный болт, 9 - коленчатый вал, 10 - цепь привода ГРМ, 11 - вкладыш коренного подшипника.

Коленчатый вал и трансмиссия

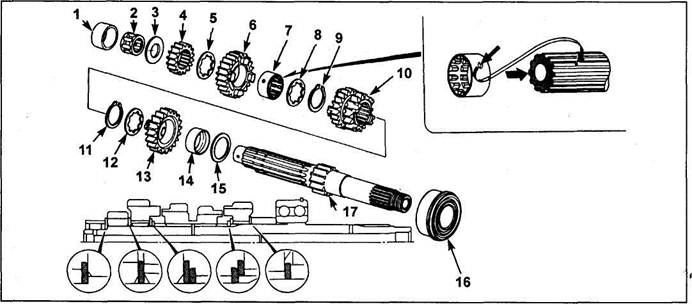

Первичный вал. 1 - внешняя обойма игольчатого подшипника, 2 - игольчатый подшипник, 3 - упор­ная шайба, 4 - ведущая шестерня 2-й передачи (15), 5 - упорная шайба, 6 - ведущая шестерня 6-й пе­редачи (23), 7 - шлицевая втулка ведущей шестерни 6-й передачи, 8 - шлицевая шайба, 9 - стопорное кольцо, 10 - ведущие шестерни 3-й и 4-й передачи (16/21), 11 - стопорное кольцо, 12 - шлицевая шай­ба, 13 - ведущая шестерня 5-й передачи (25), 14 - втулка ведущей шестерни 5-й передачи, 15 - упор­ная шайба, 16 - опорный подшипник, 17 - первичный вал и ведущая шестерня 1-й передачи (13).

Коленчатый вал и трансмиссия

1 - цветовая метка на вкладыше.

2. При замене шатунных вкладышей необходимо использовать вкладыши соответствующей размер­ной группы.

1- метка на шатуне.

1- метка на коленчатом вале.

Существует несколько стандартных размерных групп вкладышей, обозначенных "А", "В", "С", две размерные группы диаметра нижней головки шату­на (1, 2) и две размерные группы диаметра шатун­ной шейки коленчатого вала (А, В). Таблица для определения размерных групп шатун­ных вкладышей

Метка на шатуне Диаметр нижней 1 2 головки шатуна (мм) Метка Диаметр шейки 32,992 - 33,000 -на вала (мм) 33,000 33,008 валу А 29,992-30,000 С (Ж) В (3) В 29,984-29,992 В (3) А (Кч)

1 - цветовая метка на вкладыше.

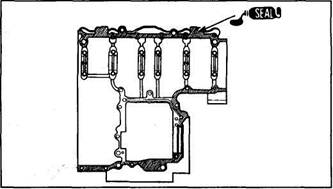

1. Нанесите герметик на поверхности разъема картера.

2. Установите нижнюю часть картера, расположив вил­ки переключения передач, как показано на рисунке.

1 - ведомая шестерня 5-й передачи, 2 - ведущие шестерни 3-й и 4-й передач, 3 - ведомая шестерня 6-й передачи, 4 - левая вилка переключения пе­редач, 5 - центральная вилка переключения пе­редач, б - правая вилка переключения передач.
