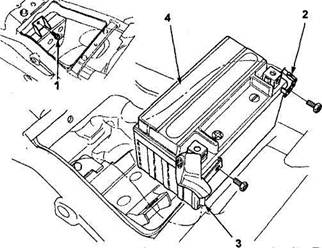

Система зарядки. Болт крышки, 2 - провод отрицательной клеммы, 3 - провод положительной клеммы, 4 - аккумуляторная батарея

Болт крышки, 2 - провод отрицательной клеммы, 3 - провод положительной клеммы, 4 - аккумуляторная батарея.

Аккумуляторная батарея

Система зарядки

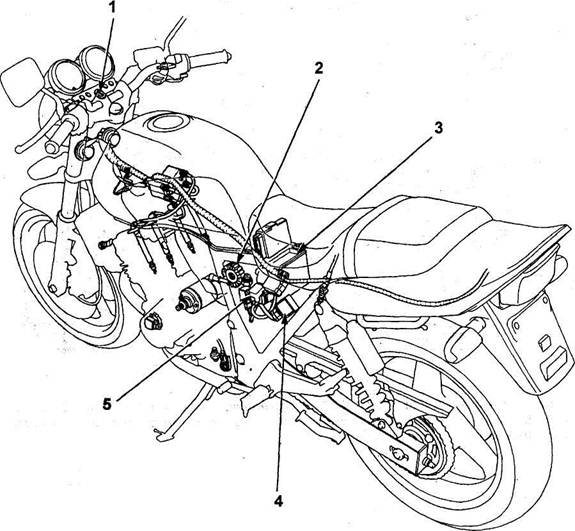

Расположение компонентов системы зарядки (CB400N). 1 - замок зажигания, 2 - генератор, 3 - акку­муляторная батарея, 4 - регулятор напряжения, 5 - главный предохранитель (30А).

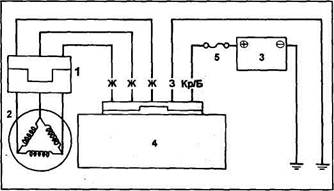

Принципиальная схема системы зарядки. 1 - разъем генератора, 2 - генератор, 3 - аккуму­ляторная батарея, 4 - регулятор напряжения, 5 - главный предохранитель (30А).

1. Проверьте напряжение на выводах аккумулятор­
ной батареи, если оно ниже номинального, заряди­
те аккумуляторную батарею.

Номинальное

напряжение........................................... более 12,8 В

2. Проверьте напряжение на выводах аккумулятор­
ной батареи при работающем двигателе и вклю­
ченном дальнем свете фары.

Номинальное напряжение

(при 5000 об/мин)..................................... 14,0-16,0 В

3. Проверьте с помощью амперметра отсутствие
замыкания на массу электрооборудования.
Максимальный ток....................................... 0,01 мА

CB400N (кОм)

-\+
	-	∞	∞	∞
	0,5-10	-	∞	∞	∞
	0,5-10	∞	-	∞	∞
	0,5-10	∞	∞	-	∞
	0,7-15	0,5-10	0,5-10	0,15-10	-

CB400F (SK30SEI) (кОм)

-\+
	-	∞	∞	∞	∞
	0,5-10	-	30 - 500	30 - 500	10-200
	0,5-10	∞	-	∞	∞
	0,5-10	∞	∞	-	∞
	1 -20	0,5-10	0,5-10	0,15-10

CB400F (SH609) (кОм)

-\+
	-	∞	∞	∞	∞
	0,5-10	-	30 - 500	30 - 500	10-200
	0,5-10	30 - 500	-	30 - 500	10-200
	0,5-10	30 - 500	30 - 500	-	10-200
	1 -20.	0,5-10	0,5-10	0,15-10	-
