Прерыватель
Система зажигания

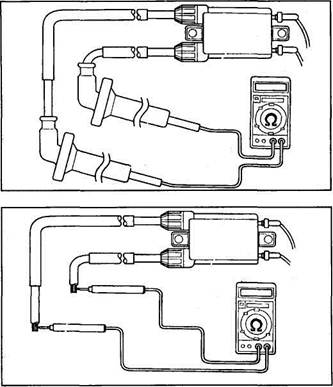

3. Проверьте сопротивление между выводами ка- 2. Проверьте напряжение между выводами
тушек зажигания (Ч/Б и Ж/С - катушки 1 и 4 цилинд- 2-контактного разъема системы зажигания (С),
ров, Ч/Б - С/Ж - катушки 2 и 3 цилиндров). Номинальное
Номинальное напряжение............................. 2-4 Ом напряжение.............................................. более 0,7 В
|
4. Проверьте сопротивление между высоковольтными выводами катушки зажигания. Номинальное сопротивление:
с наконечниками................................... 23 - 27 кОм
без наконечников.................................. 13-17 кОм
1. Включите зажигание и установите переключатель
выключения двигателя в положение "RUN" и про
верьте напряжение между выводами разъема мо
дуля зажигания (Б/Ж - "+") и (Ж - "-") при работе
электростартера.
Номинальное
напряжение............................................. более 0,7 В
3. Проверьте сопротивление между выводами модуля зажигания (Б/Ж) и (Ж). Номинальное сопротивление:
CB400N.............................................. 450 - 550 Ом
CB400F.............................................. 340 - 420 Ом
1 - разъем прерывателя (2Р), 2 - левая крышка картера, 3 - болт крепления жгута проводки, 4 - болт крепления прерывателя, 5 - предохранительная втулка, 6 - прерыватель.
114
|
|
