На участках a-b и a′-b′ две линии длиной имеют между собой электромагнитную связь (рис. 1.33). Если в системе Rн = Rбал = Z0, то точки, расположенные на диагоналях a-a′ и b-b′, развязаны между собой.

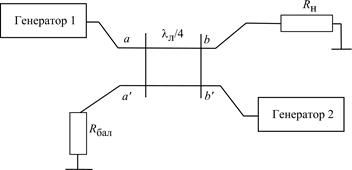

Рис. 1.33. Квадратурный мост на связанных линиях
Мощность каждого генератора в отсутствие другого делится поровну между Rн и Rбал. При этом напряжение в точке a′ Ген 1 будет синфазно с выходным напряжением Ген 1, а напряжение в точке b будет отставать по фазе на . Аналогично, напряжение в точке a′ отстает на по фазе от напряжения Ген 2, а в точке b синфазно с ним. Чтобы мощности обоих генераторов суммировать в нагрузке, фаза выходного напряжения Ген 1 должна на опережать фазу напряжения Ген 2. В балласте при этом ничего не выделяется. Если балласт и нагрузку поменять местами, то фазовые соотношения между напряжениями Ген 1 и Ген 2 следует инвертировать. Достаточно подробно теория работы этого моста рассмотрена в [5].
