Выполнение программы

Назначение программы

Каскад

Каскад это последовательное соединение ступеней с целью получения заданной степени разделения. Степень разделения это отношение относительных концентраций отбора и отвала. Схема каскада приведена на рис.1.

Оболочка тренажёра предназначена для обучения и тренировок технологического персонала (отработки навыков безаварийного управления технологическим оборудованием, навыков работы в штатных режимах и аварийных ситуациях) и обеспечивает: отображение мнемосхем технологического процесса с поддержкой их динамических изменений; взаимодействие с пользователем(оператором); отработка логических алгоритмов функционирования оборудования(блокировки, аварийные защиты и т.д.); взаимодействие с модулем математических вычислений, имитирующим гидравлические возмущения; взаимодействие с сервером данных; поддержка многопользовательского механизма; выдачу оператору оперативных сообщений.

Для запуска программы необходимо перейти в папку размещения программы, например «C:\BIN\» и поочередно запустить на выполнение файлы FactoryServer(запуск сервера тренажера) и FactoryVisor(запуск станции управления). При необходимости после этого запускаем файлы FactorySignal(монитор сигналов) и FactoryStat(монитор параметров).

При запуске программы, на экран выводится окно станции управления, где происходит исполнение сценариев, отображение информации и взаимодействие с пользователем. Любое взаимодействие оператора с моделью технологического оборудования (комплекса) осуществляется путём нажатия соответствующих кнопок при помощи стандартного манипулятора «мышь».

При успешной инициализации модели основное окно оболочки примет вид, изображенный на рис.1.

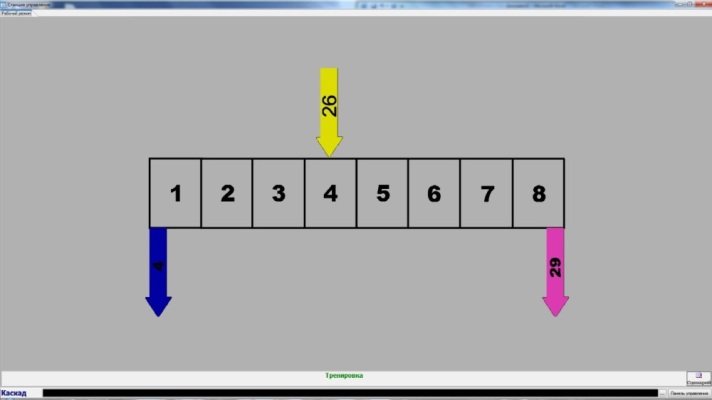

Рис.1. Схема каскада.

Рабочее поле окна представляет собой схему каскада. В этом окне возможно произвести выбор одного из блоков или одного из потоков. К данному окну можно вернуться в любое время нажатием клавиши «F1» на панели управления или на клавиатуре.

После выбора необходимого блока на схеме каскада откроется окно блока. Рабочее поле окна разделено на две части – панель визуализации мнемосхем (станция управления), изображенная на рис.2. и панель управления, изображенная на рис.3.

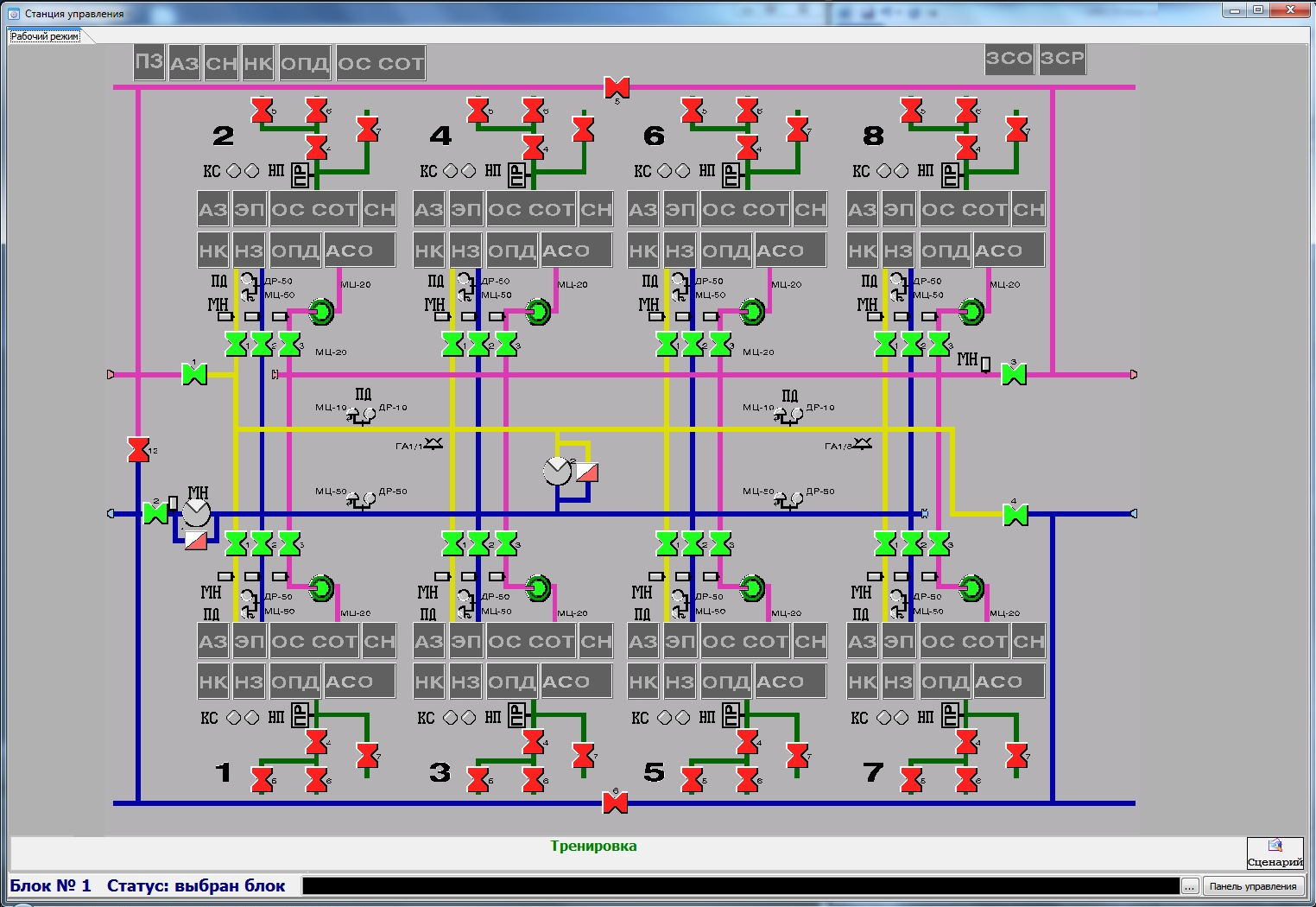

Рис.2. Мнемосхема блока.

Рис.3. Панель управления блочным и секционным оборудованием.

К окну управления блоком можно вернуться в любой момент нажатием клавиши «F2» на панели управления или на клавиатуре.
