Снаружи стены облицовываются силикатным кирпичом белого цвета с вогнутым швом и силикатным кирпичом с заделкой швов и покраской фасадной краской. Цоколь- цементно-песчаная штукатурка по сетке с добавлением пигмента. Столярные изделия с заводской покраской. Металлические элементы окрашиваются за 2 раза нитроэмалью. Покрытие скатной кровли выполняются из металлопрофиля.
При внутренней отделке во всех подвальных помещениях полы бетонные.
Стены и потолки, водомерного узла, электрощитовой окрашиваются известковой
побелкой. В квартирах покрытие полов из линолеума, за исключением санузлов
(покрытие из керамической плитки). Стены жилых комнат, коридоров, кладовых оштукатуриваются и оклеиваются обоями. В кухнях выполняется клеевая покраска (по штукатурке). В санузлах клеевая покраска и панель из маслянной краски высотой 1,6 м(по штукатурке). Стены лестничных клеток и тамбуров окрашивают клеевой краской (по штукатурке). Во всех помещениях квартир в лестничных клетках и тамбурах потолки окрашиваются клеевой краской.
Смотри таблицу 1.9 Ведомость отделки помещений.
Таблица 1.3 - Спецификации сборных железобетонных элементов
Поз.
Обозначение
Наименование
Кол
шт.
Масса,ед., кг
Приме-чание
Ленточный монолитный фундамент
СТБ 1544-2005
Бетон класса С16/20
147,4м3
Бетон класса С8/10
56,2м3
Плиты перекрытия
Б1.041.1-3.08
ПТМ 72.15.22-10.0 S800
ПТМ 72.12.22-10.0 S800
ПТМ 66.15.22-10.0 S800
ПТМ 66.12.22-11.0 S800
ПТМ 36.15.22-8.0 S500
Монолитные участки
УМ1
Монолитные участки
УМ1
0.23м3
УМ2
УМ2
0.21м3
Лестничные марши
ЛМ1
1.151.1-6 В.1
1 ЛМ 27.12.14-4
Лестничные площадки
ЛП1
1.152.1-8 В.1
2ЛП 25.18-4-к
этажная
ЛП2
2ЛП 25.15-4-ш
между
этажная
Ступени
ГОСТ 8717.0-84
ЛС 12
ЛС 12-1
Ограждения
Б1.156.2-1
МВ24.14-24.9Р
22,56
ПВ-13.9Р
11,04
МВ18.9-18.9Р
17,55
Таблица 1.4 - Спецификации элементов заполнения оконных и дверных проёмов
Позиция
Обозначение
Наименование
Количество по фасадам
Масса
ед., кг
Примечание
1–13
13–1
А-Г
Г-А
Всего
Окна
ОК1
СТБ 939-93
ОД 2Р 15-15М/С ССП
-
-
ОК2
ОД 2Р 15-7.5Л ССП П
-
-
-
ОК3
ОД 2Р 6-12 М/С ССП
-
-
-
ОК4
ОД 2Р 15-12 М/С ССП П
-
-
-
Балконные двери
ДБ1
СТБ 939-93
БД 2С 22-7,5 ССП
-
-
ДБ2
БД 2С 22-7,5 ССП
-
-
Дверные блоки
СТБ 1138-98
ДН ДГ 21-13.03
-
ДВ ДО 21-13 НЩ
-
-
ДВ1 ДО 21-9 НЩ
-
-
ДВ6 ДГ 21-7 ЛП
-
-
Таблица 1.5 – Ведомость оконных и дверных проёмов
Марка,
поз.
Размер проема в кладке (b*h), мм
ОК-1
1510х1510
ОК-2
1510х750
ОК-3
610х1210
ОК-4
1510х1210
1310х2100
1310х2100
910х2100
710х2100
ДБ-1
750х2200
ДБ-2
750х2200

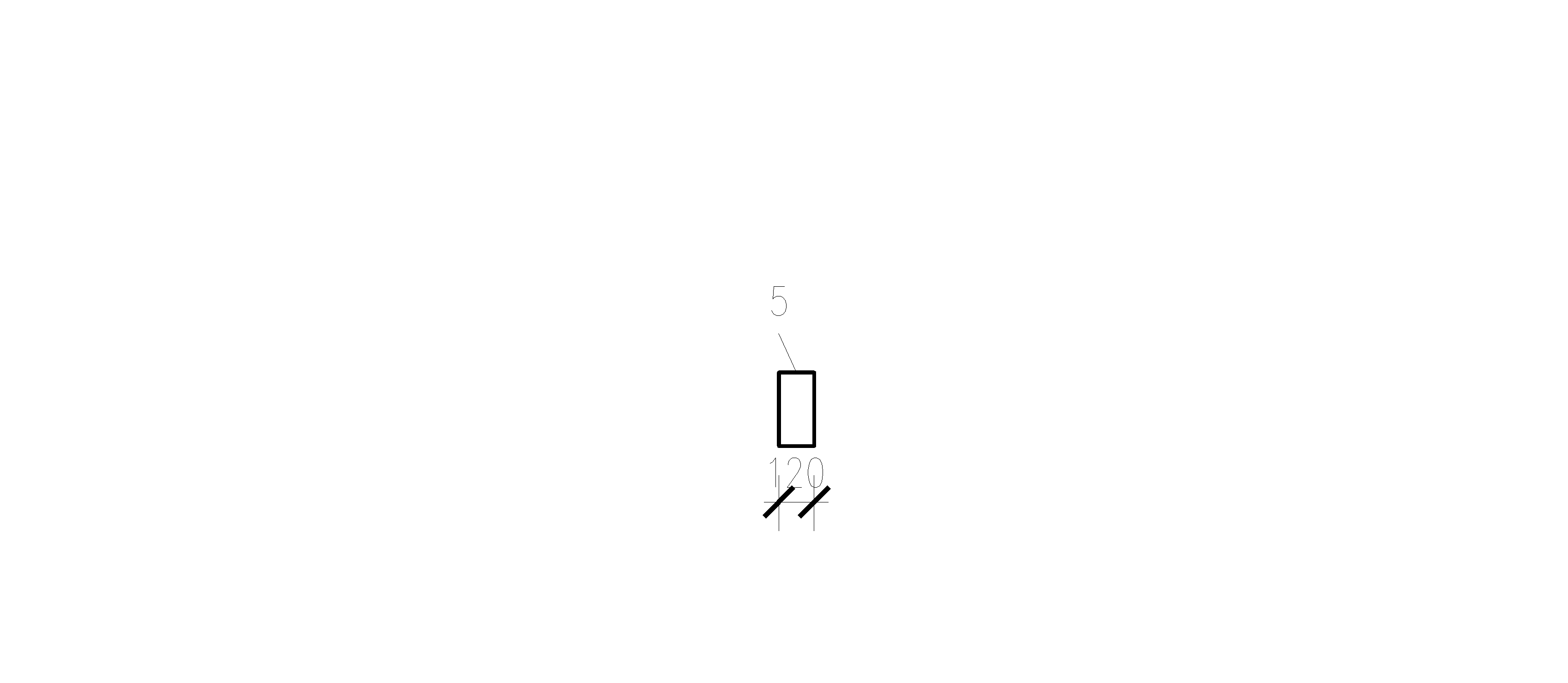

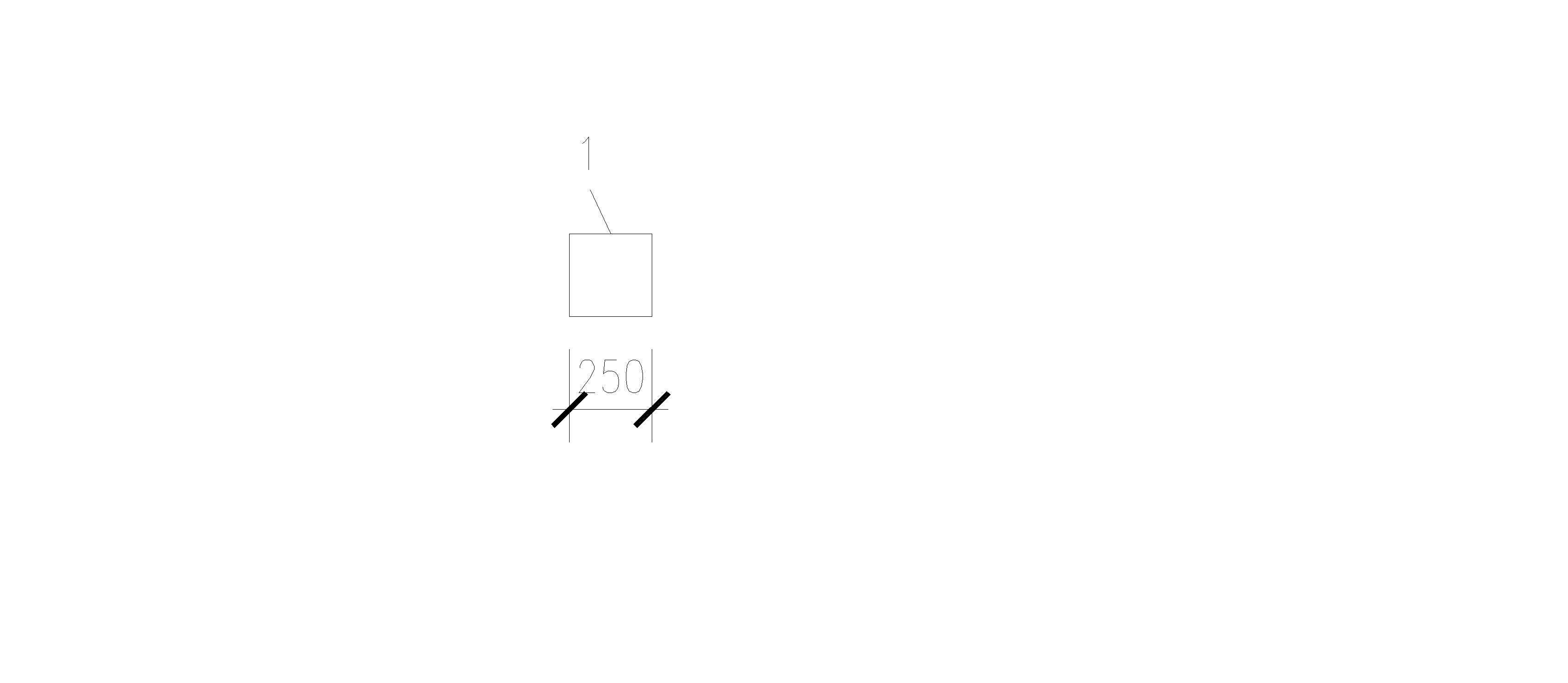

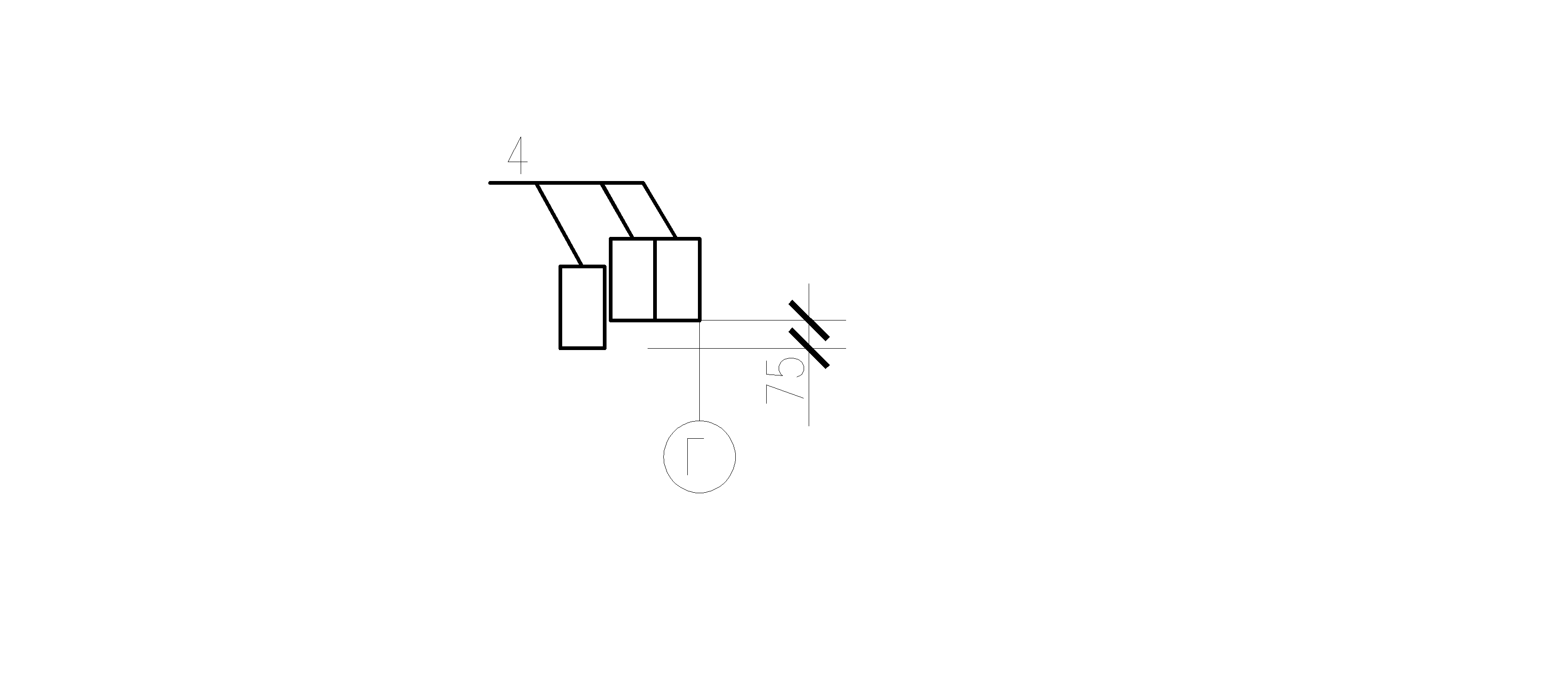

ёТаблица1.6 – Ведомость перемычек
Марка
Схема сечения
ПР1
ПР2
Окончание таблицы 1.6
ПР3
ПР4
ПР5
ПР6
ПР7
ПР8
Таблица 1.7 – Спецификация перемычек
Позиция
Обозначение
Наименование
Кол-во по этажам
Масса
кг
2-5
Всего
Б1.038.1-1
10ПБ 18-27
2ПБ 19-3
2ПБ 29-4п
1ПБ 10-1п
2ПБ 16-2
Таблица 1.8 – Экспликация полов
Номер
помеще-ния
Тип пола
Схема пола
Данные элементов пола (наименование, толщина, основание и др.), мм
Пло-щадь
м2
Подвал
Бетонный
Покрытие - бетон класса С20/25–40
мм
Подстилающий слой – бетон класса С16/20- 80мм
Уплотненный грунт основания
650,54

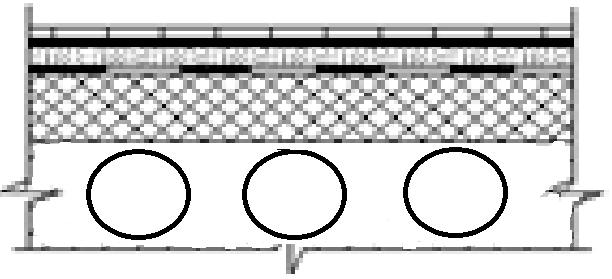

Санузлы
ванные
1-го этажа
Керамический
Покрытие-плитка керамическая неполирован-ная,противоскользящая «Грес» – 8 мм
Прослойка - клеящий состав «Полимикс-К» - 3 мм
Стяжка – цементно-песчаный раствор М150 - 39мм
Гидроизоляция – полиэтилено-вая пленка 2 слоя
Теплоизоляция-пенополистирол
-70мм
Плита перекрытия – 220 мм
53,08
Окончание таблицы 1.7

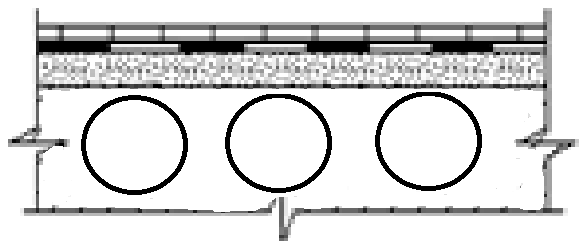

Санузлы
ванные,
2-5 этаж
Керамический
Покрытие-плитка керамическая неполированная,
противоскользящая «Грес» – 8 мм
Прослойка - клеящий состав «Полимикс-К» - 3 мм
Стяжка – цементно-песчаный раствор М150 - 39мм
Плита перекрытия – 220 мм
208,72

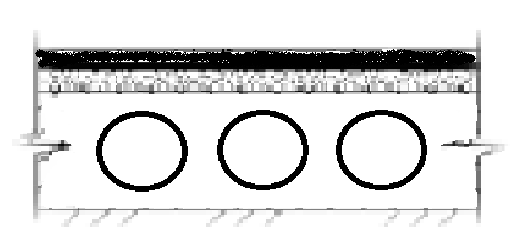

Жилые комнатыкоридоры,прихожие,кух-ни,
1-го этажа
Линолеумный
Покрытие – линолеум
на теплозвукоизоляционной
основе на прослойке клея – 5 мм
Стяжка – цементно-
песчаный раствор – 55 мм
Теплоизоляция –пенополистирол- -80 мм
Плита перекрытия – 220 мм
Покрытие – линолеуми
на теплозвукоизоляционной
основе на прослойке клея – 5 мм
Стяжка – цементно-
песчаный раствор – 55 мм
Пароизоляция –
полиэтиленовая пленка - 0,2 мм
Звукоизоляция – мягкое ДВП
марки М2– 20 мм
Плита перекрытия – 220 мм
2203,88
Лоджии,
1-5 этаж
Цементнопесчаный
Стяжка – цементно-
песчаный раствор М100
F50 (по уклону) -20-40 мм
1 слой материала Г-ПХ-БЭ-ПП/ПП-
3– 20 мм
Плита перекрытия – 220 мм
268,72

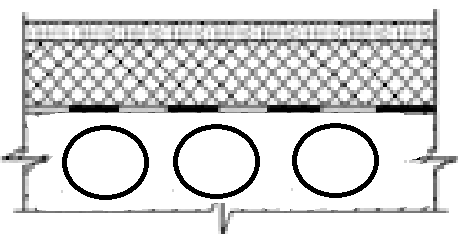

Чердак
Цементно-песчаный
Стяжка – цементно-
песчаный раствор М100 – 40 мм
Теплоизоляция –
пенополистирольна - 130 мм
Пароизоляция - полиэтиленовая пленка (только над санузлами и ванными) - 0,2 мм
Плита перекрытия – 220 мм
