Режим заготовки

Режим каллиграфии

Режим каллиграфии — наиболее простой режим работы инструмента Artistic Media (Суперлиния).

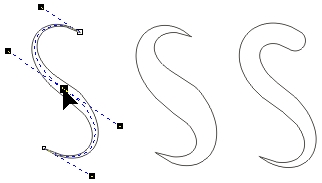

Каллиграфическое перо заданной ширины устанавливается средней точкой на начальный узел управляющей линии с заданным наклоном к горизонту, а затем перемещается вдоль нее с сохранением наклона. Подчиненный объект представляет собой замкнутую кривую, составленную из начального и конечного положений пера и траекторий, по которым перемещались его края.. Слева он выделен с помощью инструмента Shape (Форма) щелчком на оси объекта, посередине — с помощью инструмента Pick (Выбор) щелчком на краю объекта.

Рис. 1.6. Режим каллиграфии

В отличие от режима каллиграфии режим заготовки позволяет строить управляющую кривую двумя способами: в процессе построения составного объекта суперлинии или заранее, как обычную линию, с последующим преобразованием в управляющий объект.

В первом варианте пользователь действует так же, как в режиме каллиграфии.

Во втором варианте пользователь сначала строит линию инструментом Freehand (Произвольная кривая) или Bezier (Кривая Безье), затем выбирается инструмент Artistic Media (Суперлиння), включается режим заготовки и выбирается одна из заготовок, приведенных в раскрывающемся списке на панели атрибутов. Выделенная кривая преобразуется в управляющую кривую, и по ней строится подчиненный объект суперлинии.

Рис. 1.7. Линии, построенные инструментом Artistic Media (Суперлиния) в режиме заготовки
