Лабораторные работы 6 страница

Схема поверки вольтметра

Рисунок 19.1 – Схема поверки вольтметра

Данные о приборах представлены в таблице 19.1

Обозначение прибора	Наименование	Тип	Система	Класс точности	Нормирующее значение	Цена деления

Абсолютная погрешность прибора DX есть разность между показанием прибора X_П и действительным значением Х_Д измеряемой величины:

DХ = Х_П – Х_Д

Относительная погрешность прибора d представляет собой отношение абсолютной погрешности к действительному значению измеряемой величины (%)

d= (Х_П – Х_Д) / Х_Д * 100

Поправкой называется абсолютная погрешность, взятая с обратным знаком:

-D = Х_Д – Х_П

Приведенная погрешность U есть выраженное в процентах отношение абсолютной погрешности DХ к номинальной величине Х_НОМ:

U = (Х_П – Х_Д) / Х_НОМ * 100

где Х_ном - наибольшее значение показания прибора.

Амперметры, вольтметры и ваттметры подразделяются на восемь классов точности: 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0. Например, для прибора класса 0,5 числовое значение наибольшей основной приведённой погрешности не должно превышать +_0,5%.

Построить кривую поправок в зависимости от показаний поверяемого прибора:

-D= f (U_П )

рис. 19.2

Таблица 19.2 - Результаты вычислений

Номер опыта

Данные наблюдений

Результаты вычислений

UП,В

UД,В 0…Uном

UД,В Uном…0

U,В 0…Uном

U,В Uном…0

Umax

V,%

-

Дата выполнения работы: «_____» __________200__г

____________________ ___________________ ______________

(подпись студента) (подпись и ФИО преподавателя)

Дата защиты работы: «_____» ___________200__

____________________ ____________________ _____________

(Подпись студента) (подпись и ФИО преподавателя)

Результат защиты:___________

Контрольные вопросы:

1. Какие существуют погрешности измерительных приборов?

2. Как определяют поправки к показаниям прибора?

3. Что называется приведенной погрешностью прибора?

4. Что обозначает класс точности прибора?

5. В каких случаях при измерениях пользуются графиком поправок?

20. Л.Р. №17 – Снятие характеристик и определение параметров диода.

Цель работы: ознакомление с работой диода, его характеристиками и параметрами.

Оборудование: источник питания, измерительные приборы, реостат накала.

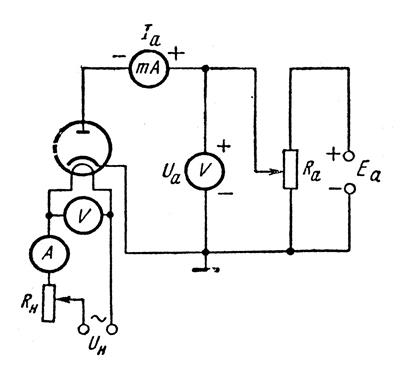

Схема исследования диода приведена на рис. 20.1

рис. 20.1 Схема исследования диода

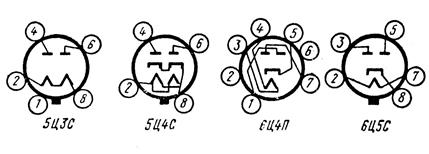

рис. 20.2 Цоколевка диодов

Таблица 20.1 Измерительные приборы.

Обозначение прибора	Наименование	Тип	Система	Класс точности	Нормирующее значение	Цена деления

Таблица 20.2 Снятие анодных характеристик диода

Ia = f(Va), при Vn = const

Va, В	Ia,мА
Vн1 = В Iн1 = А	Vн1 = В Iн1 = А	Vн1 = В Iн1 = А

Таблица 20.3 Снятие эмиссионных характеристик диода.

Ia = j(Vн) при Va = const

Vн, В	Iн, А	Ia, мА	Pн	H1	H2	H3
Va1=	Va2=	Va3=

Построение характеристик и определение параметров диода.

рис. 20.3 Анодные характеристики диода

рис. 20.4 Эмиссионные характеристики диода

Определение эффективности катода.

H = Is (мА) [ мА | Вт ]

Pн (Вт)

________________________________________________________________________________________________________________________________________

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Дата выполнения работы: «_____» __________200__г

____________________ ___________________ ______________

(подпись студента) (подпись и ФИО преподавателя)

Дата защиты работы: «_____» ___________200__

____________________ ____________________ _____________

(Подпись студента) (подпись и ФИО преподавателя)

Результат защиты:___________

Контрольные вопросы:

1. Расскажите о конструкции, условных обозначениях и маркировке диодов.

2. Начертите схемы включения диодов с катодом прямого накала и с подогревным катодом.

3. Начертите график распределения потенциала в диоде.

4. От чего зависит величина анодного тока в диоде?

5. Расскажите о характеристиках диода.

6. Какие параметры имеет диод?

7. Докажите равенство SRi = 1

8. Какие параметры определяют возможность использования диода в схемах выпрямления?

9. Чем объясняется нелинейность анодной характеристики диода?

10. Подсчитайте эффективность катода при условии, что ток эмиссии равен 40 мА, напряжение накала – 6,3 В, а ток накала – 200 мА.

11. Расскажите о применении диодов в электронных схемах.

Контрольные вопросы:

1. Какие приборы применяются для измерения активной мощности в цепи 3х фазного тока?

2. Как определяют полную и активную мощность 3х фазной цепи?

3. Как устроен 3х фазный двухэлементный ваттметр?

4. Какие схемы включения ваттметров применяют для измерения активной мощности в трехфазной системе при симметричной нагрузке во всех трех фазах?

5. Как по показаниям ваттметров определить род симметричной нагрузки?

6. Какими способами можно измерить мощность в четырехпроводной и трехпроводной цепях?

Таблица 22.1. Измерительные приборы.

Обозначение прибора	Наименование	Тип	Система	Класс точности	Нормирующее значение	Цена деления

Дата выполнения работы: «_____» __________200__г

____________________ ___________________ ______________

(подпись студента) (подпись и ФИО преподавателя)

Дата защиты работы: «_____» ___________200__

____________________ ____________________ _____________

(Подпись студента) (подпись и ФИО преподавателя)

Результат защиты:___________

Контрольные вопросы:

1. Объяснить назначение усилителя.

2. Назвать назначение всех элементов принципиальной схемы усилителя.

3. Объяснить причины появления частотных искажений в усилителе

4. Из каких соображений выбирают значения емкостей конденсаторов вспомогательных цепей?

5. Определить по частотной характеристике нижнюю и верхнюю граничные частоты при адонных частотных искажениях.выбирают значения емкостей конденсатороввспомогательнв с рисунком 18.5

_____________________________________

6. Как определить динамический диапазон усилителя?

Ответить на контрольные вопросы, используя:

Харченко В. М. «Основы электроники»

Масленков В. В. «Руководство по проведению лабораторных работ по основам электроники»

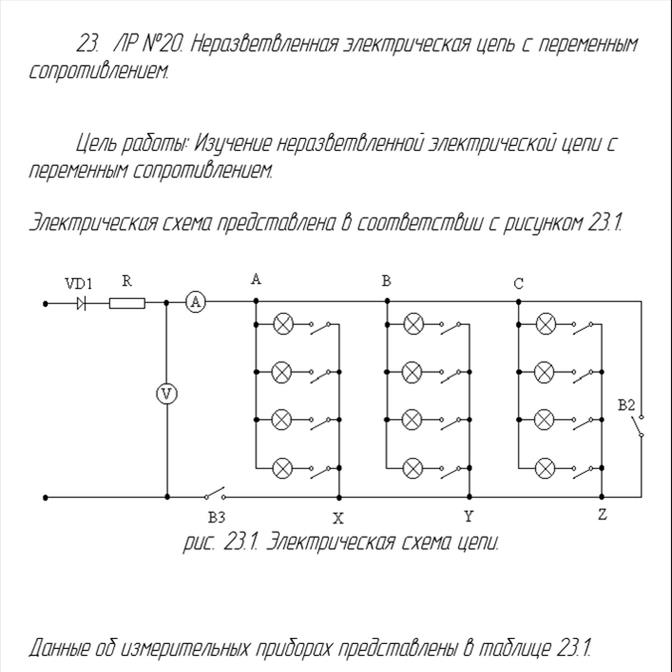

Таблица 23.1. Измерительные приборы

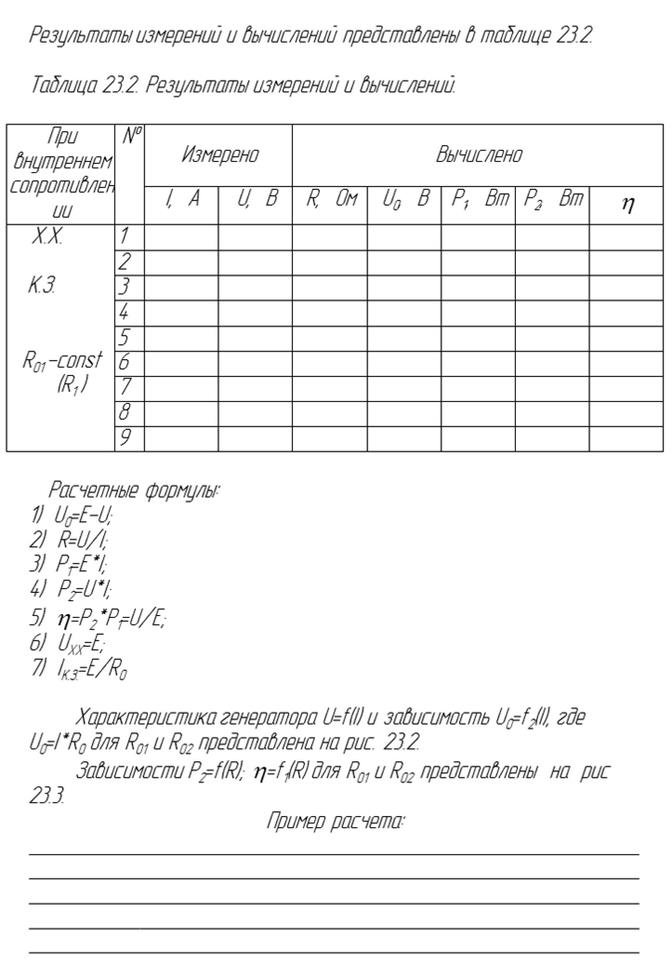

Обозначение прибора	Наименование	Тип	Система	Класс точности	Нормирующее значение	Цена деления
