Учитывая, что

Учитывая, что

,

где – диаметр якоря; – частота вращения якоря, об/мин; – число полюсов, получаем:

и окончательно

.Таким образом, ЭДС обмотки якоря пропорциональна частоте вращения якоря и магнитному потоку главных полюсов машины.

Постоянная для данной машины величина называется конструктивным коэффициентом ЭДС.

Формула электромагнитного момента машины. При протекании тока по обмотке якоря сила взаимодействия тока в проводнике с магнитным полем определяется по закону Ампера выражением

Среднее значение этой силы за время прохождения проводника через зону одного полюса

,

Электромагнитный момент, создаваемый N проводниками, определяется как .

, ,

и окончательно

. (1.2)

Таким образом, электромагнитный момент пропорционален току якоря и магнитному потоку. Постоянная для данной машины величина называется конструктивным коэффициентом момента. Он связан с конструктивным коэффициентом ЭДС постоянным соотношением:

32 Устройство статора.

Машина постоянного тока состоит из двух основных частей: неподвижной – статора и вращающейся – ротора, называемого в машинах постоянного тока якорем.

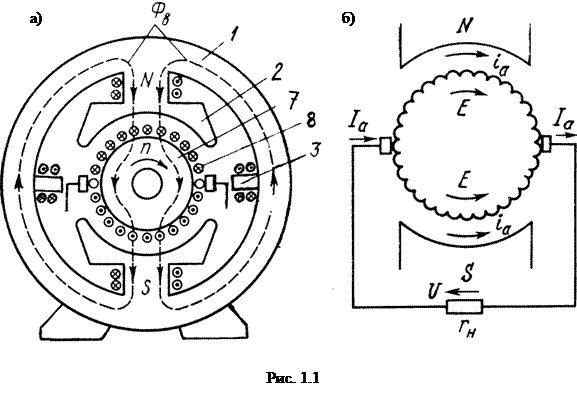

1.2. Статор состоит из станины 1, главных полюсов 2, дополнительных полюсов 3, подшипниковых щитов 4 и щеточной траверсы со щетками 6.

Главные полюсы служат для создания постоянного во времени и неподвижного в пространстве магнитного поля.

Дополнительные полюсы устанавливаются между главными и служат для улучшения условий коммутации.

Подшипниковые щиты закрывают статор с торцов. В них впрессовываются подшипники и укрепляется щеточная траверса, которая с целью регулирования может поворачиваться. На щеточной траверсе закреплены пальцы, которые электрически изолированы от травы.

Устройство якоря.

Вращающаяся часть машин – якорь 9 (рис. 1.1, 1.2, а, б) состоит из сердечника 7, обмотки 8 и коллектора 5.

Сердечник имеет цилиндрическую форму. Он набирается из колец или сегментов листовой электротехнической стали, на внешней поверхности которых выштампованы пазы.

Коллектор (рис. 1.3) набран из медных пластин клинообразной формы, изолированных друг от друга, и корпуса 3 миканитовыми прокладками 2, образующими в сборе цилиндр, который крепится на валу якоря.

Рис. 1.3
