Отключает ВУД 2,




4.

Напряжение есть.

Действия машиниста: Проверить положение А-21.





I. А-21 — Отключён (выбит) Рис.5а.



Отключение (промежуточное положение) А-21 происходит по причине:

К.З. на а) 16-м поездном проводе (Рис.5а).

б) проводе,, д 1 ‘’

в) проводе,, д ‘’.



1. Действия машиниста:



1.1. Отключает ВУД 2,(Рис.6)

1.2. Восстанавливает (отключает, а затем включает) А-21.

I.I. А-21 не отключается:

Вывод:К.З. на 16 поездном проводе (Рис.6).

(К.З. бывает кратковременное или глухое).

2. Действия машиниста:

2.1. Включает ВУД 2. (Рис.1) I.I.I. Двери закрылисьпродолжаем работу (К.З. кратковременное).

I.I.II. Двери не закрылисьВновь отключился А-21.

(Глухое К.З. на 16 поездном проводе) Рис.5а



3. Действия машиниста:



2. Восстанавливает А-21, (Рис.6)

3. Высаживает пассажиров из поезда,

4. Докладывает ДЦХ о характере неисправности и дальнейших

действиях.

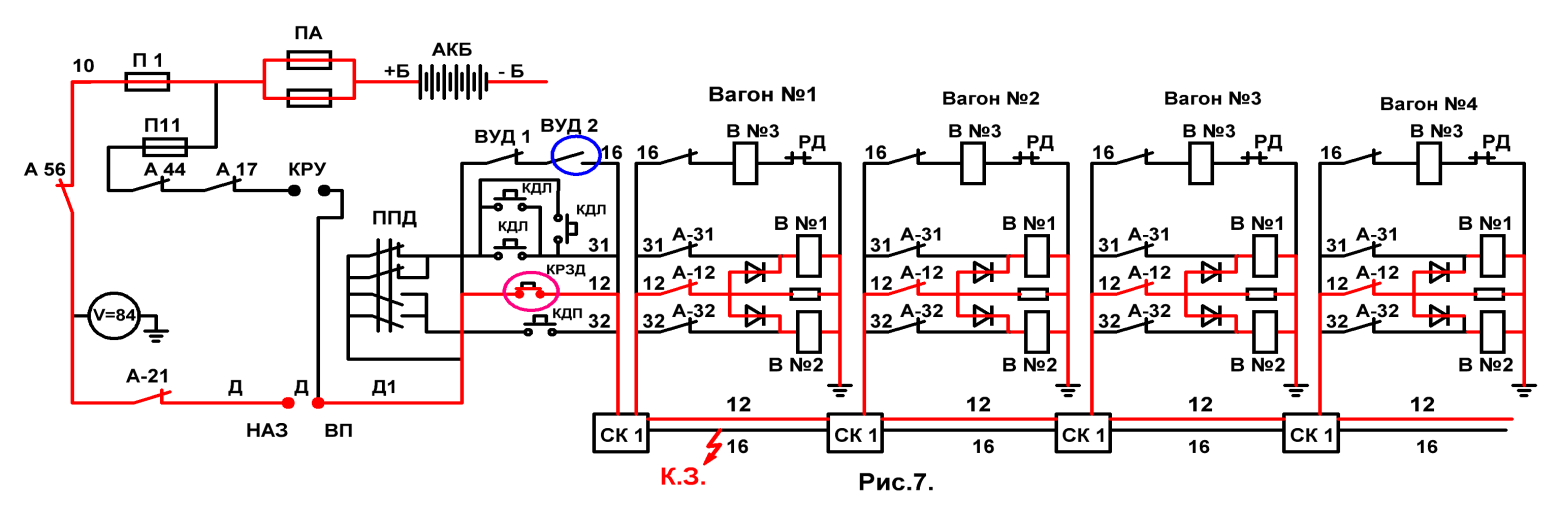

5. Закрывает двери от КРЗД. (Рис.7) по цепи:



, П11, П1, 10-й провод, А 56, А-21, провод,, Д ’’, кулачёк,, Д ’’, провод,, Д1 ’’,

КРЗД, 12-й поездной провод, СК 2, и в каждом вагоне А-12, вагонный 12-й

провод, диодная развязка, катушки ДВР,, В №1’’ и,, В №2 ’’, земля.

Следуем в депо.

I.II. А-21 при его включении, вновь отключается (выбивает) в руках,

при отключённом ВУД 2.




Причина: Глухое К.З. на проводах, либо,, Д ’’ (Рис.8), либо,, Д1 ’’(Рис.9).

1. Действия машиниста:

а)затормозить состав 1-ой ступенью торможения,

б) перекрыть кран ЭПК, отключает тумблер АРС,

Для определения на каком из двух проводов,, Д ’’ или,, Д1 ’’ К.З.

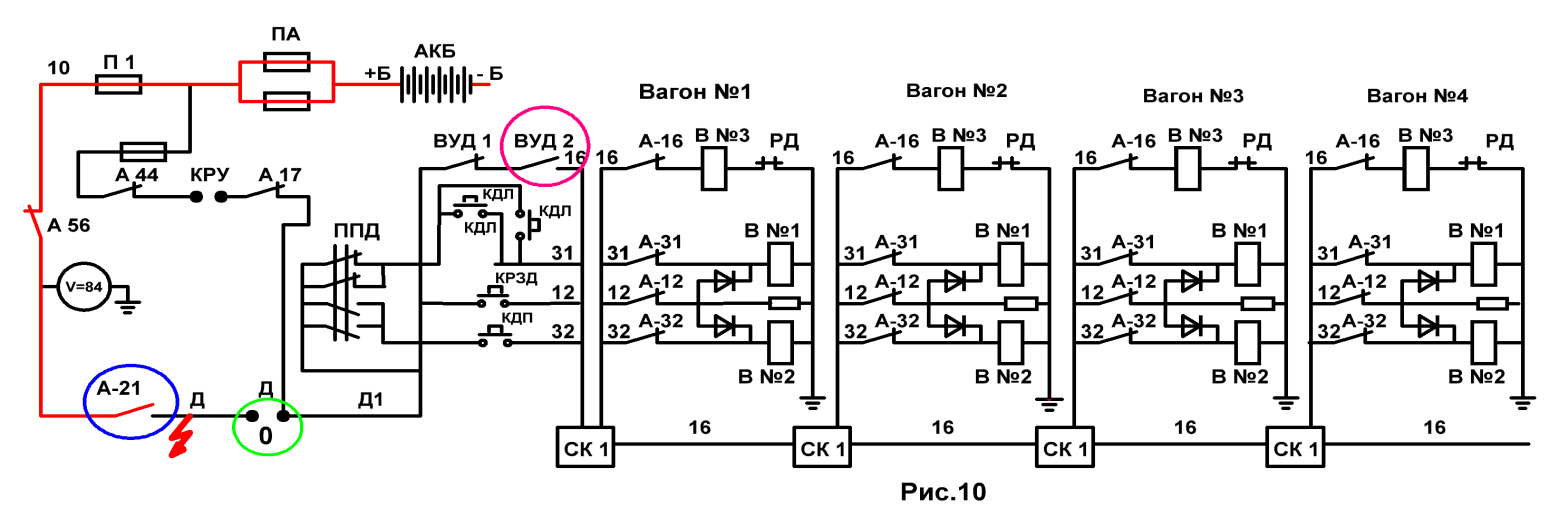

в) машинист переводит реверсивную ручку в,, 0 ’’ (Рис.10)

г) включает (восстанавливает) А-21. (Рис.11)



I.II.I. А-21 вновь отключился (выбит).

Причина: К.З. на проводе,, Д ’’(Рис.10)



1. Действия машиниста:

а) высаживает пассажиров из поезда,

б) докладывает ДЦХ,

в) переходит на КРУ, (Рис.4а, стр.5.)

г) закрывает двери по сигналу деж. по станции от ВУД 2 (Рис.5 стр.5)

д) переходит на основной КВ.
