Пример

Допустим, на резисторе имеются четыре полосы: коричневая, чёрная, красная и золотая. Первые две полоски дают 1 0, третья 100, четвёртая даёт точность 5 %, итого резистор сопротивлением 10·100 Ом = 1 кОм, с точностью ±5 %.



Запомнить цветную кодировку резисторов нетрудно: после чёрной 0 и коричневой 1 идёт последовательность цветов радуги. Так как маркировка была придумана в англоязычных странах, голубой и синий цвета не различаются.

Для облегчения различные разработчики программного обеспечения создают программы, которые определяют сопротивление резистора.

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце. Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. (Для резисторов МЛТ-0,125 производства СССР с 4 полосками, первой является полоска, нанесённая ближе к краю; обычно она находится на металлическом стаканчике вывода, а остальные три — на более узком керамическом теле резистора).

Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешёвых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).

Маркировка резистора:

Маркировка резисторов бывает: буквенная, цифровая, буквенно-цифровая, цветовая. По старым отечественным ГОСТам резисторы маркировались следующим образом:

Сразу же рассмотрим на примере:

R43 = 0,43 Ом

4 R 3 = 4,3 Ом

4 Е 3 = 4,3 Ома

4,3 Е = 4,3 Ом

4 Ώ3 = 4,3Ом

4,3Ώ = 4,3 Ом

К43 = 430 Ом

43К = 43 кОм

430К = 430 кОм

М43 = 430 кОм

4М3 = 4,3 МОм

43М = 43 Мом



Сейчас же на резисторах как правило цветовая либо цифровая маркировка.

4R3 = 4.3 = 4.3Ом

430 = 43 = 43Ом

431 = 430 = 430Ом

432 = 4300 = 4,3кОм

433 = 43000 = 43 кОм

434 = 430000 = 430кОм

435 = 4300000 = 4,3Мом

436 = 43000000 = 43МОм

Резисторы постоянные
для поверхностного монтажа (SMD)

Резисторы постоянные металлооксидные. Малые размеры. Оптимизированы для автоматического монтажа. Заменяют собой Р1-12.

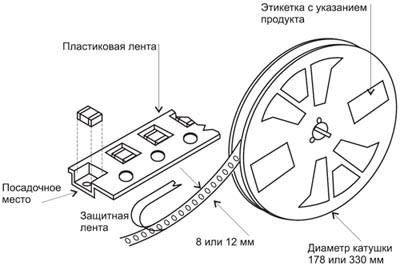

Упаковка:

Технические характеристики

Диапазон номинальных значений сопротивлений 0R, 1 Ом – 30 Мом
Допустимое отклонение от номинала 1%, 5% (другие -под заказ)
Номинальная мощность, Вт 0.05 Вт (0201), 0.062 Вт (0402), 0.1 Вт (0603), 0.125 Вт (0805), 0.25 Вт (1206), 0.75 Вт (2010), 1,0 Вт (2512)
Рабочее напряжение, В 12 В (0201), 50 В (0402, 0603), 150 В (0805), 200 В (1206, 2010, 2512)
Максимально допустимое напряжение, В 50 В (0201), 100 В (0402, 0603), 200 В (0805), 400 В (1206, 2010, 2512)
Температурный диапазон -55° / +125°С
Отечественные аналоги Р1-12





Типоразмер L, мм W, мм H, мм A, мм
  0.6 0.3 0.23 0.13
  1.0 0.5 0.35 0.25
  1.6 0.8 0.45 0.3
  2.0 1.2 0.4 0.4
  3.2 1.6 0.5 0.5
  5.0 2.5 0.55 0.5
  6.35 3.2 0.55 0.5







Кодовая маркировка чип резисторов:

1. Маркировка 3-мя цифрами.
Первые две цифры указывают значение в омах, последняя – количество нулей. Распространяется на резисторы из ряда Е-24, допуском 1 % и 5%, типоразмеров 0603, 0805 и 1206.
Пример: 103 = 10 000 = 10 кОм

2. Маркировка 4-мя цифрами.
Первые три цифры указывают значения в омах последняя – количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмеров 0805 и 1206. Пример: 4402 = 440 00 = 44 кОм

3. Маркировка 3-мя символами.
Первые два символа – цифры, указывающие значение сопротивления в омах, взятые из нижеприведенной таблицы последний символ - буква, указывающая значение множителя: S=10-2; R=10-1; B=10; C=102; D=103; E=104; F=105. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмером 0603.

Пример: 10C = 124 x 10² = 12.4 кОм

Код Значение Код Значение Код Значение Код Значение
