§ 30. Виды. Количество видов на чертежах

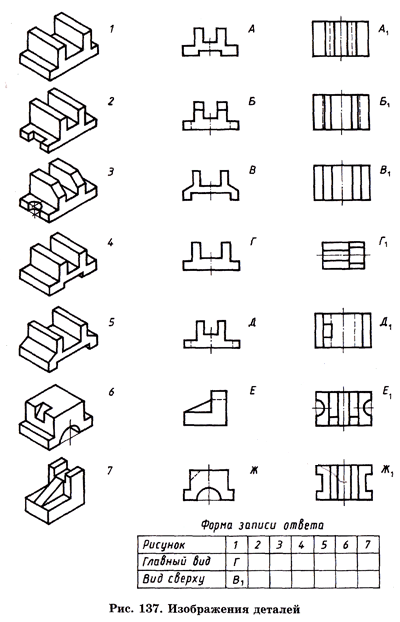

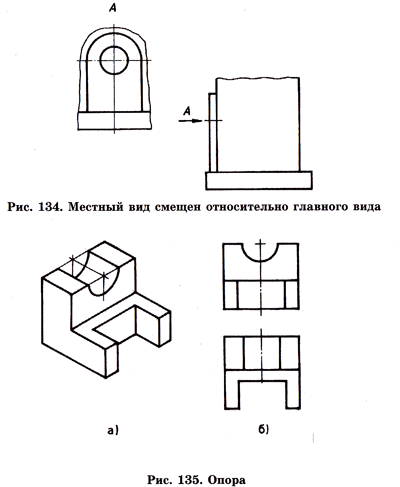

Вы уже знаете, что изображения проекционного чертежа называют проекциями. Изображения, используемые на технических чертежах, называют видами. Вид — это изображение обращенной к наблюдателю видимой части поверхности предмета. Стандарт устанавливает шесть основных видов, которые получаются при проецировании предмета, помещенного внутрь куба на все его грани (рис. 130). Шесть граней полого куба разворачиваются до совмещения с фронтальной плоскостью проекций (рис. 131). Установлены следующие названия видов: 1. Вид спереди — главный вид (размещается на месте фронтальной проекции). 2. Вид сверху (под главным видом) размещается на месте горизонтальной проекции. 3. Вид слева (располагается справа от главного вида). 4. Вид справа (размещается слева от главного вида). 5. Вид снизу (находится над главным видом). 6. Вид сзади (размещается справа от вида слева). Названия видов на чертежах не надписывают. В качестве главного вида принимается изображение, полученное на задней грани куба, которое соответствует фронтальной плоскости проекций. Предмет располагается относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета. Количество видов на чертеже должно выбираться минимальным, но достаточным для того, чтобы понять форму изображенного объекта. На видах допускается показывать необходимые невидимые части поверхности предмета при помощи штриховых линий. На чертеже расстояние между видами выбирается произвольно, но с таким расчетом, чтобы можно было нанести размеры. На чертежах не допускается дважды проставлять один и тот же размер, поскольку это загромождает чертеж, затрудняет его прочтение и использование в работе. Виды, так же как и проекции, располагаются в проекционной связи. Местный вид. При построении чертежей иногда выполняют только часть вида. Изображение узкоограниченного места поверхности детали называется местным видом. Местные виды ограничиваются линией обрыва (рис. 133). На рис. 133 местный вид расположен в проекционной связи. В этом случае он не обозначается. На виде спереди стрелкой показывается направление взгляда. Если местный вид расположен не в проекционной связи, то на виде он обозначается стрелкой и буквой русского алфавита, а само изображение местного вида надписывается той же буквой (рис. 134). На местных видах допускается проставлять размеры. Вопросы и задания 1. Дайте определение понятию «вид». 2. Как располагаются виды на чертежах? 3. Назовите изображения, представленные на рис. 135, 136. 4. Что означает штриховая линия на виде слева (рис. 136)? 5. Почему чертеж является основным графическим документом на производстве? 6. По наглядному изображению детали (рис. 137) найдите соответствующий главный вид и вид сверху. Ответ запишите в рабочей тетради. 7. На рис. 138 стрелками А, В, В показаны направления проецирования. Выберите то направление проецирования, которое должно соответствовать главному виду детали. 8. Определите, сколько изображений необходимо для выявления формы деталей (рис. 139). Объясните, какие знаки вы предполагаете использовать для сокращения числа видов. Ответ дайте письменно. ГРАФИЧЕСКАЯ РАБОТА По наглядному изображению детали выполните ее чертеж в трех видах (рис. 140), мысленно удалив те части, которые отмечены точками.
