П р и л о ж е н и е I

Фасады

Ф а с а д – это изображение внешних сторон здания. Различают главный, дворовый и боковые, или торцовые фасады.

Г л а в н ы м ф а с а д о м называют вид здания со стороны улицы или площади.

Наименование фасада определяется крайними координационными осями, между которыми размещают участок здания, изображенный на чертеже, или маркой оси, расположенной в фасадной стене, например, «Фасад 1-7», «Фасад А-В».

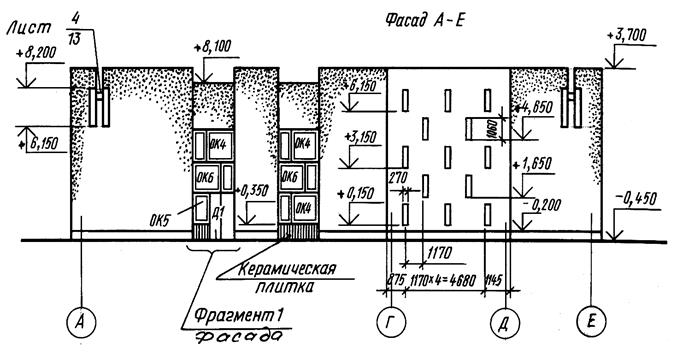

Рис. 25. Изображение фасада здания

На чертежах фасадов желательно указывать диффамационные швы, пожарные лестницы, трубы наружного водостока, пандусы у ворот, жалюзийные решетки, в том числе установленные вместо оконных переплетов, и т.п.

На фасадах показывают координационные оси, расположенные по краям фасада, у диффамационных швов, в местах уступов в плане и перепадов высот здания.

Размеры на чертежах фасада не проставляются. На них указывают отметки уровня земли, верха стен, входных площадок и элементов фасадов, расположенных в разных уровнях.

Чертеж фасада здания выполняется в следующей последовательности (рис. 26).

Рис. 26. Порядок построения фасада

1. Сначала проводят горизонтальную прямую линию толщиной, принятой для обводки фасада. Её выводят за контур примерно на 30 мм. Эта линия служит основанием, на котором строят фасад здания (рис. 26, а).

2. Затем чертят вторую горизонтальную линию на расстоянии полутора миллиметров от первой – линию отмостки (рис. 26, б).

3. Тонкими линиями проводят горизонтальные контуры цоколя, низа

и верха проемов (оконных и дверных), карниза, конька и других элементов здания (рис. 26, в).

4. Далее обозначают вертикальные линии координационных осей, стен, оконных и дверных проемов и т.п. (рис. 26, г).

5. Вычерчивают ограждение балконов, дымовые и вентиляционные трубы и другие архитектурные детали фасада (рис. 26, д).

6. Наносят ссылочные кружочки, обозначают элементы фасада, изображаемые на фрагментах, кружки координационных осей, выносные линии и знаки высотных отметок, а если необходимо, то и размерные линии (рис. 26, е).

7. Проставляют высотные отметки, марки осей, выполняют надписи.
