Ход выполнения работы

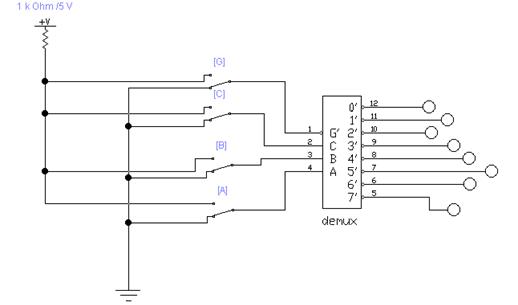

1. Исследование принципа работы дешифратора 3x8 в основном режиме. Открыть файл lab12/12_1

1. Устанавливать значения на входе в соответствии с таблицей 4, заполнить значениями на выходе

Таблица 4

C	B	A	G	Y0	Y1	Y2	Y3	Y4	Y5	Y6	Y7

2. Исследование принципа работы дешифратора 3x8 в режиме 2x4. заполнить таблицы при заданных значения входов, используя туже схему.

2.1. При

Таблица 5

C	B	A	Y0	Y1	Y2	Y3	Y4	Y5	Y6	Y7

Уровень сигнала постоянен на выходах Y4, Y5, Y6,Y7 и равен логической единице.

2.2. При

Таблица 6

C	B	A	Y0	Y1	Y2	Y3	Y4	Y5	Y6	Y7

Уровень сигнала постоянен на выходах Y0, Y1, Y2,Y3 и равен логической единице.

2.3. При

Таблица 7

C	B	A	Y0	Y1	Y2	Y3	Y4	Y5	Y6	Y7

1. Исследование работы дешифратора в качестве демультиплексора. Открыть файл lab12/12_2

Установить генератор слов в пошаговый режим, включить схему, наблюдать с помощью логических пробников уровни выходных сигналов, заполнить таблицу 8.

Таблица 8

C	B	A	Y0	Y1	Y2	Y3	Y4	Y5	Y6	Y7

1. Исследование дешифратора с логической схемой на выходе. Открыть файл lab12/12_3, Установить генератор слов в пошаговый режим включить схему. Составить таблицу истинности по полученным сигналам на пробниках, вывести функцию алгебры логики.

Таблица 9

G	C	B	A	F

5. Исследование микросхемы 74138.

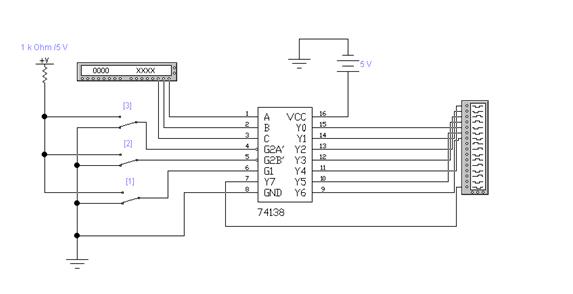

Открыть файл lab12/12_4. Установить генератор слов в пошаговый режим, включить схему, устанавливая заданные значения, заполнить таблицы:

5.1. При , .

Таблица 10

C	B	A	Y0	Y1	Y2	Y3	Y4	Y5	Y6	Y7

5.2. При , .

Таблица 11

C	B	A	Y0	Y1	Y2	Y3	Y4	Y5	Y6	Y7

5.3. При , .

Таблица 12

C	B	A	Y0	Y1	Y2	Y3	Y4	Y5	Y6	Y7

1. Исследование микросхемы 74138 с помощью логического анализатора.

Открыть файл lab12/12_4_1. Установить генератор слов в пошаговый режим, включить схему, включить логический анализатор, зарисовать временные диаграммы.

при управляющих сигналах , :

7. Исследование мультиплексора. Открыть файл lab12/12_5. Установить переключатель G на логический 0, включить схему. Заполнить таблицы.

7.1. При

: 7.2. При :

Таблица 13

C	B	A	Y	W

7. Исследование мультиплексора с помощью генератора слов. Открыть файл lab12/12_6. Установить генератор слов в пошаговый режим, включить схему. Заполнить таблицу.

Таблица 14

C	B	A	Y	W

9. Реализация заданной функции с помощью мультиплексора.

9.1. Рассчитать значение функции Записать результаты расчётов в таблицу 15 ()

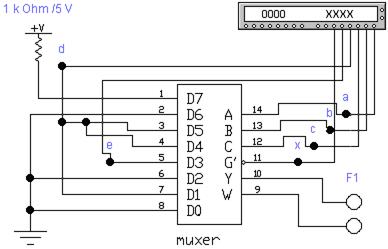

9.2. Включить схему lab12/12_7 и проверить расчеты, занести сигналы на выходе Y мультиплексора в таблицу 15 (F1а).

Таблица 15

9.3. Рассчитать значения функции . Записать коды, при которых она принимает значение 1:

.

9.4. Включить схему lab12/12_8 Реализовать функцию F2 с помощью мультиплексора

Проверить рассчитанные значения функции

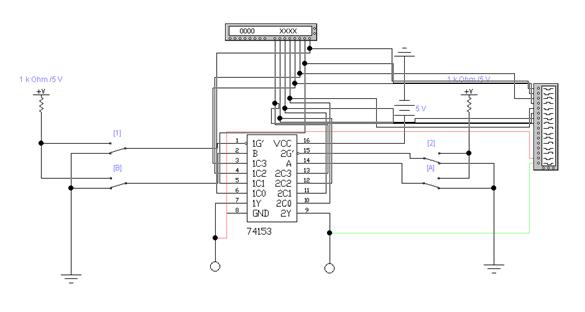

11. Исследование мультиплексора 74153 (рис. 9). Включить схему lab12/12_9.

11.1. Исследовать работу сдвоенного четырехканального мультиплексора (микросхема 74153). Составить таблицу функционирования схемы для выходов 1Y и 2Y, используя логический анализатор и переключая выключатели G1 и G2 в разные положения, зарисовать временные характеристики.

Таблица 16

B	A	1Y	2Y	Временная диаграмма
		0	0
		0	1
		1	0
		1	1
		0	1
		1	0
		1	1
		0	0
		1	0
		1	1
		0	0
		0	1
		1	1
		0	0
		0	1
		1	0
