Алгоритм вычислений

Порядок выполнения работы

1. Получить статические характеристики по каналам:

a) С_вх → С_вых/ Концентрация С_вх изменяется от С₀ до С₁ с шагом ∆С=0,4%. При этом m_вx= const, Т_п=const;

б) m_вх → С_вых. Расход на входе изменяется от m₀ до m₁ с шагом ∆m=0,2кг/с. При этом С_вx=const, Т_вx=const;

в) Т_п → С_вых. Температура греющего пара изменяется от Т₀ до Т₁ с шагом 0,5°C. При этом С_вx= const, m_вx=const.

Исходные данные, необходимые для расчета:

Для всех расчетов принять Т_р = 90 °С.

Значения констант:

τ = 2,26 ⋅ 10⁶ Дж/кг; kт = 5000 Вт/м₂·град;

F = 10 м²;

с_t = 4187 Дж/кг ⋅ град.

Содержание отчета

1. Выполнение расчетов

ФИО

вариант №

Лз

Значения постоянных величин
Константы	τ	kт	F	сt	Тр	время
Ед.измерения	Дж/кг	Вт/м^2 град	м^2	Дж/кг*град	град С	сек
Значение
Переменные величины
Величины	Тп	Свх	mвх
Ед.измерения	град	%	кг
Значение
Искомая величина
Величина	Свых
Ед.измерения	%
Значение

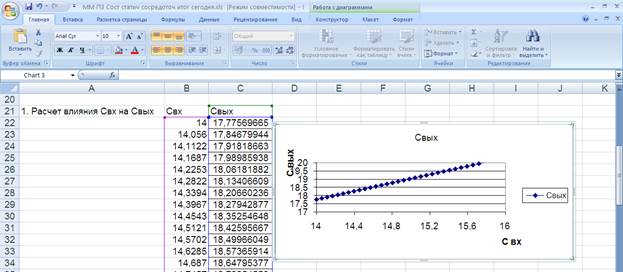

1. Расчет влияния Свх на Свых
	Свх	Свых
2. Расчет влияния mвх на Свых
	mвх	Свых

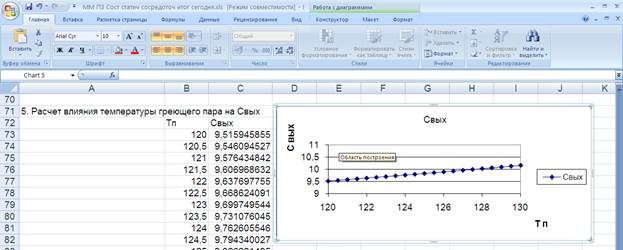

3. Расчет влияния температуры греющего пара на Свых
	Тп	Свых

2. По результатам расчетов построить графики зависимостей С_вых (С_вх), С_вых (m_вх), С_вых (Т_п).

1. Согласно варианту заполнить таблицы с исходными данными

2. В соответствии с вариантом задания определить значение искомой величины, учитывая уравнения (1) – (9):

3. Согласно заданию выполнить расчеты зависимостей

3.1С_вых (С_вх);

3.2С_вых (m_вх);

3.3 С_вых (Т_п)

4. Построить график зависимостей С_вых(С_вх), С_вых(m_вх), С_вых(Т_п), согласно данным, полученным в результате расчетов п.3.

Щелчком левой клавиши мыши открываем на панели «Мастер диаграмм», на вкладке «Стандартные» выбираем вид диаграммы – «точечная с гладкими кривыми и маркерами». Нажимаем кнопку «далее».

На открывшейся вкладке «Диапазон данных» в поле «диапазон» вводим все значения интервалов. Далее открываем вкладку «Ряд» и в поле «имя» вводим соответствующее название ряда, т.е. С_вых(С_вх), С_вых(m_вх), С_вых(Т_п), в поле «значения х» вводим весь диапазон значений абсцисс С_вх, m_вх, Т_п, далее в поле «значения у» вводим весь диапазон значений ординат С_вых, С_вых, С_вых, Нажимаем кнопку «далее».

В открывшемся окне в поле «название диаграммы» указываем название графической зависимости. Нажимаем кнопку «далее» и кнопку «готово».

5. Составить отчет о проделанной работе используя стандартное приложение Microsoft Word.

Контрольные вопросы

1. Дать определение статического режима работы объектов.

2. Какие из принятых при составлении математического описания допущений являются наименее обоснованными?
