На ВАХ диода показать нагрузочную прямую и рабочую точку
Пусть есть 2 уравнения:

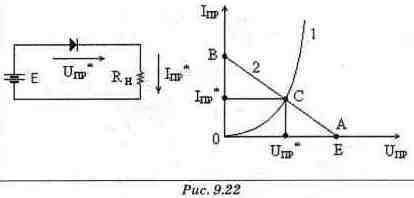

Уравнение (2) описывает ВАХ диода, которая задана в графическом виде на рис. 9.22 (кривая 1). Уравнение (1) отражает нагрузочную характеристику неидеального источника ЭДС, которая часто называется нагрузочной прямой (наклонная линия 2 на рис. 9.22). Нагрузочная прямая пересекает ось напряжения в точке А и отсекает на этой оси отрезок OА, численно равный напряжению холостого хода источника питания Е. Ось тока нагрузочная прямая пересекает в точке В, отсекая на этой оси отрезок OВ, численно равный максимальному току E/R цепи. ВАХ диода и нагрузочная прямая пересекаются в точке С. Эта точка является решением системы уравнений (1), (2) в графическом виде. Точка С называется рабочей точкой.
