Конструкции ротаметров






В России выпускают общепромышленные ротаметры типов РМ, РЭ и РП. Ротаметры типа РМ со стеклянной трубкой (рисунок 17.2.9) заменяют ранее выпускавшиеся типа РС.



а — ротаметр с фланцевымиприсоединениями; б — ротаметр с защитной трубкой; в ротаметр со штуцерами для шлангов; г — ротаметр РС - ЗА; 1 —корпус; 2— трубка; 3 — поплавок



Рисунок 17.2.9 - Ротаметры со стеклянной измерительной трубкой



Их выпускают по ГОСТ 13045 -81. Технические характеристики таких приборов приведены в таблице 17.2.2.

Поплавок у ротаметров типа РМ в зависимости от пределов измерения изготовляют из стали 12Х18Н9Т, анодированного дюралюминия, эбонита или титана. Ротаметры этого типа могут работать при температуре измеряемой среды и окружающей атмосферы в пределах от 278 до 323 К. Ротаметры со стеклянной трубкой находят широкое применение в научных исследованиях, а также в промышленности для измерения небольших расходов жидкости и газа. Основная приведенная погрешность их должна составлять не более —2,5 %.





Таблица 17.2.2 - Технические характеристики стеклянных ротаметров типа РМ



Шифр базовой модели парамет-ра Диаметр услов-ного прохода Для жидкости Для газа
Обозначение ротаметра Верхний предел измере-ний (по воде), м3 Шифр прибора Верхний предел измерений (по возду-ху), м3
НМ-1   РМ-0.0025ЖУЗ РМ-0.004ЖУЗ РМ-0.0063ЖУЗ РМ-0.01ЖУЗ   0,0025 0,004 0,0063 0,01 РМ-0.04ГУЗ РМ-0.063ГУЗ РМ-0.1ГУЗ РМ-0.16ГУЗ 0,04 0,063 0,1 0,16
РМ-А-1   РМ-А0,0025ЖУЗ РМ-А0.0040ЖУЗ РМ-А0.0068ЖУЗ   0,0025 0,004 0,0063 РМ-А-0.063ГУЗ РМ-А-0.1ГУЗ РМ-А-0.16ГУЗ 0,063 0.1 0,16
РМ-П   РМ-0.016ЖУЗ РМ-0.025ЖУЗ РМ-0.04ЖУЗ   0,016 0,025 0,04 РМ-А-0.25ГУЗ РМ-0.25ГУЗ РМ-0.4ГУЗ 0,25 0,25 0,4
РМ-П1   РМ-0.063ЖУЗ РМ-0.1ЖУЗ   0,063 0,1 РМ-0.63ГУЗ РМ-1ГУЗ 0,63
РМ-1У   РМ-0,16ЖУЗ РМ-0.25ЖУЗ РМ-0.4ЖУЗ   0,16 0,25 0,4 РМ-1.6ГУЗ РМ-2.5ГУЗ РМ-4ГУЗ 1,6 2,5
РМ-У   РМ-0.63ЖУЗ РМ-1ЖУЗ РМ-1.6ЖУЗ   0,63 1,6 РМ-6.ЗГУЗ РМ-10ГУЗ РМ-16 6,3
РМ-У1   РМ-2.5ЖУЗ РМ-4ЖУЗ   2,5 РМ-25ГУЗ РМ-40ГУЗ





а — для малых расходов; б, в — для больших и средних расходов



Рисунок 17.2.10 - Металлические ротаметры РЭ





В таблице 17.2.3 дано сопоставление типоразмеров ротаметров со стеклянной трубкой с выпускавшимися ранее приборами этого типа. Ротаметры типа РЭ с дистанционной электрической передачей показаний состоят из двух основных частей ротаметрической и электрической (рисунок 17.2.10).

Ротаметрическая часть представляет собой корпус с поплавком конической или грибообразной формы, с подвижной осью, перемещающейся внутри конической трубки, электрическая - из индукционной катушки с сердечником, расположенным на оси поплавка.

Катушка включена в дифференциально-трансформаторную систему вторичного прибора. Электрическая часть защищена от попадания в нее измеряемой среды разделительной трубкой, а снаружи - кожухом. Температура измеряемой среды может быть в пределах от 233 до 343 К, а температура окружающей атмосферы - от 243 до 322 К. Ротаметры РЭ могут изготовляться в пылебрызгозащищенном или взрывозащищенном исполнении категории ВЗГ.





Таблица 17.2.3 - Сопоставительные данные ротаметров со стеклянной трубкой



Условные обозначения выпускавшихся ротамеров Условные обозначения ранее выпускавшихся ротаметров
Базовые модели Обозначение ротаметра

РМ-1   РМ-0.0025ЖУЗ РМ-0.01ЖУЗ   -
РМ-1-А     РМ-А-0.0025ЖУЗ РМ-А-0,0063ЖУЗ РС-ЗА -
РМ-П РМ-0.016ЖУЗ РМ-0.04ЖУЗ   РС-3, РСС-3 -
РМ-Ш РМ-0.1ЖУЗ РС-5, РСС-5
РМ-IV РМ-0.16ЖУЗ РМ-0.4ЖУЗ РС-5, РСС-5 -
РМ-V РМ-1ЖУЗ РС-7, РСС-7
РМ VI РМ-1.6ЖУЗ РМ-2.5ЖУЗ   РС-7, РСС-7
    Они поставляются в комплекте с вторичными приборами, как правило, КСДЗ, но могут быть укомплектованы и приборами КСД2, КВД1,ВМД. Нижний предел измерения ротаметров типа РЭ не более 0,2 от верхнего, основная приведенная погрешность 2,5 %. Основные параметры ротаметров типа РЭ приведены в таблице 17.2.4.


Ротаметры с процентной шкалой и унифицированным пневматическим выходным сигналом (0,02... 0,1 МПа) выпускают трех типов: РП (рисунок 17.2.11) с корпусом из нержавеющей стали, РПФ с корпусом, армированным фторопластом, и РПО паровым обогревом корпуса. Такие ротаметры выпускают на верхние пределы измерения от 0,1 до 25 м3/ч с условным диаметром 10... 100 мм. Связь поплавка с пневматической системой в ротаметрах типа РП осуществляется за счет сдвоенного магнита, установленного на подвижном плунжере поплавка, который через стенку корпуса управляет положением следящего магнита и связанной с ним заслонки.



Таблица 17.2.4 - Основные параметры ротаметров типов РЭ и РЭВ



Услов-ные обозна-чения базовой модели Диаметр услов-ного прохода, мм Обозначение ротаметра Верхний предел измере-ния по воде, м3 Рабочее давление, МПа Габаритные размеры,мм Масса, кг
РЭ-1   РЭ-0.25ЖУЗ РЭ-0.04ЖУЗ 0.025 0,04 0.6; 1,6; 6,4 291*167*79 2,5
  РЭ-II   РЭ-0.1ЖУЗ РЭ-0.063ЖУЗ РЭ-0.16ЖУЗ РЭ-0.25ЖУЗ РЭ-0,4ЖУЗ 0.1 0.063 0,16 0,25 0,4 420*171*112 8,5
  РЭ-III   РЭ-0.63ЖУЗ РЭ-1ЖУЗ РЭ-1.6ЖУЗ РЭ-2.5ЖУЗ РЭ-4ЖУЗ 0,63 1,6 2,5 465*198*136
  РЭ-IV   РЭ-6.3ЖУЗ РЭ-10ЖУЗ РЭ-16ЖУЗ 6,3 564*311*232
    РЭ-25ЖУЗ РЭ-40ЖУЗ РЭ-бЗЖУЗ   0,6; 1,6 650*365*280



Рисунок 17.2.11 - Ротаметр с пневматическим выходным сигналом.



Внешний вид ротаметра РП показан на рисунке 17.2.11. Эти приборы предназначены для применения во взрывоопасных производствах. Их технические характеристики близки к техническим характеристикам ротаметров РЭ.

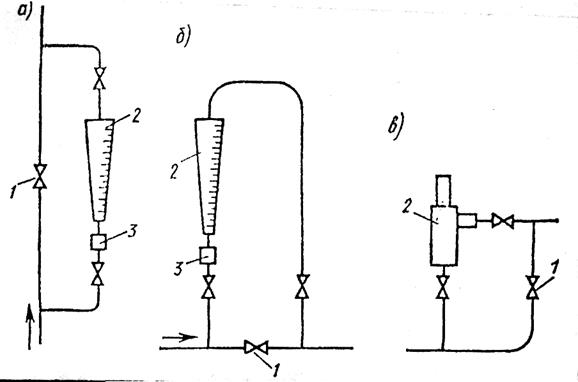

а — стеклянного на вертикальном трубопроводе; б —то же, на горизонтальном трубопроводе; в — углового металлического.

1 — опломбированный вентиль; 2- ротаметр; 3 — центрирующая вставка.

Рисунок 17.2.12 - Схемы установки ротаметров



Ротаметры, особенно со стеклянной трубкой, требуют точной установки по вертикали. Отклонение оси трубки от вертикали даже на 1... 3° приводит к существенным дополнительным погрешностям измерения расхода. Кроме того, ротаметры типов РМ (РС) не обладают достаточной механической прочностью и при неправильной установке стеклянная трубка может сломаться. На рисунке 17.2.12 показаны схемы установки ротаметров в системах промышленных трубопроводов.

К преимуществам ротаметров следует отнести сравнительно небольшие потери напора. Как правило, они не превышают 1 мм вод. ст. Потери напора в ротаметрах мало зависят от расхода: например, при изменении расхода в 5 раз потери напора увеличиваются всего в 1,5... 2 раза.
