Подготовка образцов к испытанию
Изготовление образцов Определение сопротивления паропроницанию листовых материалов Зависимость давления насыщенного пара от температуры
┌────────────┬────────────────────┬────────────┬────────────────────────┐ │Температура,│ Давление │Температура,│ Давление │ │ °С ├─────────┬──────────┤ °С ├────────────┬───────────┤ │ │ Па │мм рт. ст.│ │ Па │ мм рт. ст.│ ├────────────┼─────────┼──────────┼────────────┼────────────┼───────────┤ │ 18,0 │ 2063 │ 15,48 │ 20,0 │ 2338 │ 17,54 │ │ 18,2 │ 2089 │ 15,67 │ 20,2 │ 2366 │ 17,75 │ │ 18,4 │ 2115 │ 15,87 │ 20,4 │ 2395 │ 17,97 │ │ 18,6 │ 2142 │ 16,07 │ 20,6 │ 2426 │ 18,20 │ │ 18,8 │ 2169 │ 16,27 │ 20,8 │ 2455 │ 18,42 │ │ 19,0 │ 2198 │ 16,48 │ 21,0 │ 2486 │ 18,65 │ │ 19,2 │ 2225 │ 16,69 │ 21,2 │ 2517 │ 18,88 │ │ 19,4 │ 2251 │ 16,89 │ 21,4 │ 2547 │ 19,11 │ │ 19,6 │ 2281 │ 17,11 │ 21,6 │ 2579 │ 19,35 │ │ 19,8 │ 2309 │ 17,32 │ 21,8 │ 2611 │ 19,59 │ │ │ │ │ 22,0 │ 2643 │ 19,83 │ └────────────┴─────────┴──────────┴────────────┴────────────┴───────────┘
3.4.2. Паропроницаемость материала каждого образца мю в мг/м х ч х Па вычисляют по формуле
дельта мю = ───────── R
где дельта - толщина образца, м.
3.4.3. Паропроницаемость испытываемого материала вычисляют как среднее арифметическое значение результатов измерения паропроницаемости трех образцов материала. 3.4.4. Применение метода дает возможность определить паропроницаемость материала с относительной ошибкой, не превышающей 10%.
4.1. Изготовление образцов 4.2. Подготовка образцов к испытанию 4.3. Проведение испытания 4.4. Обработка результатов испытания
4.1.1. Испытание проводят на 3 образцах материала, толщина которых равна толщине изделия. Изготовление образцов проводят в соответствии с п. 3.1.1.
4.2.1. Измерение размеров образцов, плотности материала и изолирование боковых поверхностей образцов проводят в соответствии с пп. 3.2.1-3.2.3. 4.2.2. В стеклянную чашку ЧВ наливают (120 +- 5) г дистиллированной воды. На чашку укрепляют образец испытываемого материала при помощи пластилина или герметизирующей строительной нетвердеющей мастики (см. черт. 4).

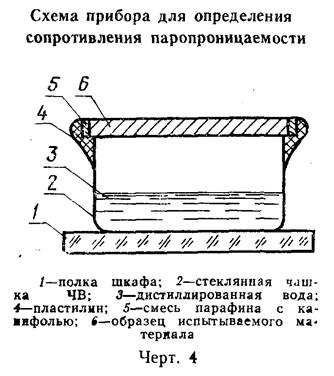

"Черт. 4. Схема прибора для определения сопротивления паропроницаемости"
