Лекция №5. Соединение крепежными деталями

Болтами, гайками и шайбами осуществляют болтовые соединения, при которых не требуется нарезания резьбы в соединяемых деталях, однако должно быть предусмотрено место для размещения головки болта.

Последовательность выполнения чертежа болтового соединения:

1. Вначале изображают соединяемые детали.

2. Изображают болт.

3. Изображают шайбу.

4. Изображают гайку.

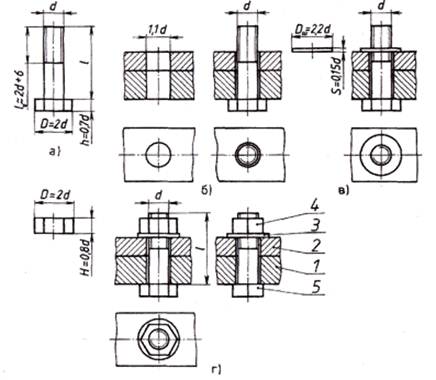

В учебных целях принято вычерчивать болтовое соединение по относительным размерам. Относительные размеры элементов болтового соединения определены и соотнесены с наружным диаметром резьбы. Они приведены на рис.

Рассмотрим пример определения относительных размеров для болтового соединения, осуществляемого болтом, имеющим размеры М10 (d=10 мм):

— диаметр окружности, описанной вокруг шестиугольника D=2d(2xl0=20 мм);

— высота головки болта h=0,7d(0,7x10=7 мм);

— длина резьбовой части lо=2d+6(2xl0+6=26);

— высота гайки H=0,8d(0,8x10=8 мм);

— диаметр отверстия под болт d=l,ld(l,1x10=11 мм);

— диаметр шайбы Dш=2,2d (2,2x10=22 мм);

— высота шайбы S=0,15d(0,15x10=1,5 мм).

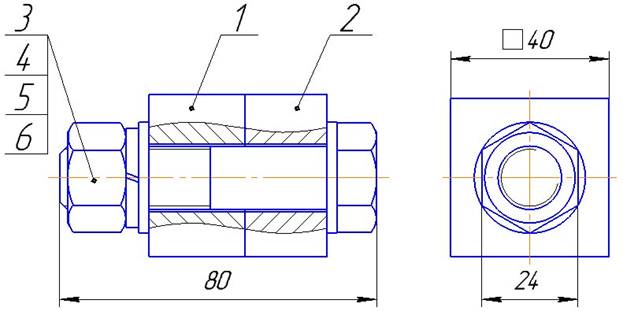

Соединение болтовое: 1,2 — соединяемые детали; 3-6 — крепежные детали

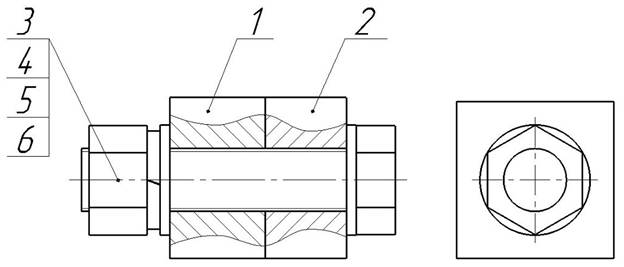

Упрощенное изображение:

Если размещение болтов затруднено или нежелательно делать сквозное отверстие в деталях, используют винты и шпильки.
