Нормирование волнистости и шероховатости поверхности

Шероховатость поверхности

Анализ погрешностей позволяет разработать их классификацию. На схеме показаны виды погрешностей геометрических параметров и их классификация в зависимости от отношения высоты неровности к шагу. Все показанные погрешности нормируются стандартами за исключением неровностей, представляющих собой выходы дефектов кристаллической решетки на поверхность.

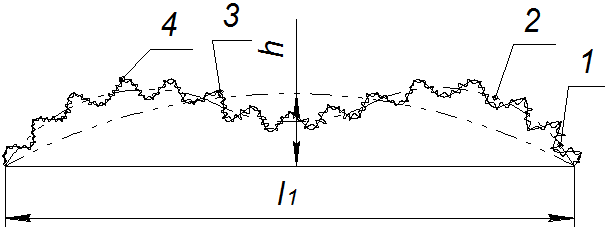

Рис.5 Схема погрешностей геометрических параметров: 1 – погрешности формы (), 2 – волнистость (), 3 – шероховатость (), 4 – субмикронеровности (стандартом не нормируются).



Волнистостью называется совокупность периодически повторяющихся неровностей поверхности, которые образуются при обработке в результате колебаний нежесткой детали.

Волнистость можно рассматривать как часть погрешности формы и ограничивать допуском на отклонения формы.

Нормирование волнистости производят по средней высоте волнистости W_z из пяти смежных волн:

. (8.13.3)

Численные значения W_z выбирают из ряда: 0,1; 0,2; 0,4; 0,8; 1,6; 3,2; 6,3; 12,5; 25; 50; 100; 200 мкм.

Такой параметр надежности сопряжений, как долговечность в значительной мере определяется качеством поверхности и в первую очередь ее шероховатостью.

Совокупность неровностей поверхности с малыми шагами (l_ш/h_ш<50) характеризует уже шероховатость поверхности.
