Основные параметры крепежных цилиндриеских метрических резьб


Резьба метрическая

Метрическая цилиндрическая резьба применяется главным образом в качестве крепежной и разделяется на резьбу с крупным шагом диаметром 1...64 мм и резьбу с мелким шагом диаметром 1...600 мм.

При равных наружных диаметрах метрические резьбы с мелким шагом отличаются от резьб с крупным шагом меньшей высотой профиля и меньшим углом подъема резьбы.Поэтому резьбы с мелким шагом рекомендуется применять при малой длине свинчивания, на тонкостенных деталях, а также при переменной нагрузке, толчках и вибрациях.Резьбы с крупным шагом рекомендуется применять для соединения деталей, не подвергающихся таким нагрузкам, так как они менее надежны при переменной нагрузке и вибрациях и более склонны к самоотвинчиванию.

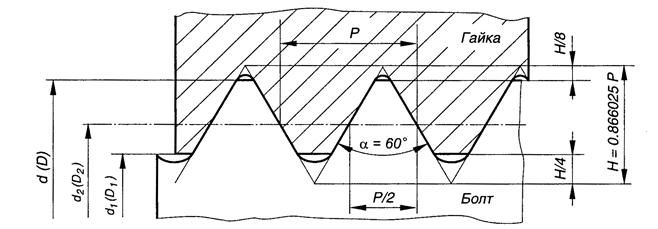

К основным параметрам цилиндрических резьб относятся:

· средний диаметр резьбы соответственно болта и гайки

· наружный диаметр резьбы соответственно болта и гайки

· внутренний диаметр резьбы соответственно болта и гайки

· шаг резьбы

· -угол профиля резьбы,для метрических резьб

Значение основных параметров метрических резьб по ГОСТ 9150-81 приведены в табл.8.14.11.

Таблица 8.14.11

Шаг резьбы,мм Наружный диаметр для резьб Средний диаметр ,мм Внутренний диаметр ,мм
С крупным шагом,мм С мелким шагом,мм
  5.350 7.350 9.350 4.917 6.917 8.917
1.25   7.188 9.188 6.647 8.647
1.5   9.026 11.026 13.026 15.026 8.386 10.386 12.386 14.386
1.75   10.863 10.106
    12.701 14.701 16.701 18.701 20.701 22.701 11.835 13. 835 15. 835 17. 835 19. 835 21. 835
2.5   16.376 18.376 20.376 15.294 17.294 19.294
    22.051 25.051 28.051 34.051 40.051 46.051 54.051 62.051 70.051 78.051 20.752 23. 752 26. 752 32. 752 38. 752 42. 752 52. 752 60. 752 68. 752 76. 752
3.5   27.727 30.727 26.211 29.211
  33.402 61.402 69.402 77.402 87.402 31.670 59.670 67.670 75.670 85.670
4.5   39.077 37.129
  44.752 42.587
  60.103 68.103 76.103 86.103 96.103 57.505 65.505 73.505 83.505 93.505
