Внутренние интерфейсы ЭВМ

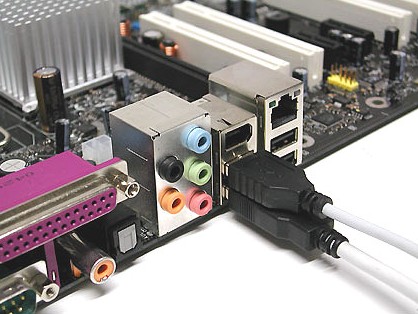

Внешние интерфейсы для подключения периферии USB Разъёмы UniversalSerialBus (USB) предназначены для подключения к компьютеру таких внешних периферийных устройств, как мышь, клавиатура, портативный жёсткий диск, цифровая камера, VoIP-телефон (Skype) или принтер. Теоретически, к одному host-контроллеру USB можно подключить до 127 устройств. Максимальная скорость передачи составляет 12 Мбит/с для стандарта USB 1.1 и 480 Мбит/с для Hi-Speed USB 2.0. Разъёмы стандартов USB 1.1 и Hi-Speed 2.0 одинаковы. Различия кроются в скорости передачи и наборе функций host-контроллера USB компьютера, да и самих USB-устройств. USB обеспечивает устройства питанием, поэтому они могут работать от интерфейса без дополнительного питания (если USB-интерфейс даёт необходимое питание, не больше 500 мА на 5 В). Всего существует три типа USB-разъёмов.
  • Разъём "тип A": обычно присутствует у ПК.
  • Разъём "тип B": обычно находится на самом USB-устройстве (если кабель съёмный).
  • Разъём мини-USB: обычно используется цифровыми видеокамерами, внешними жёсткими дисками и т.д.

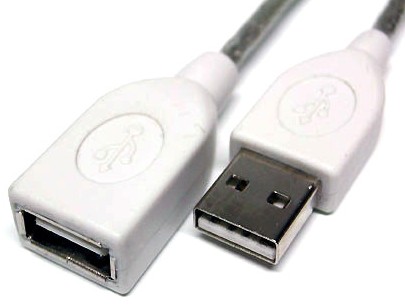

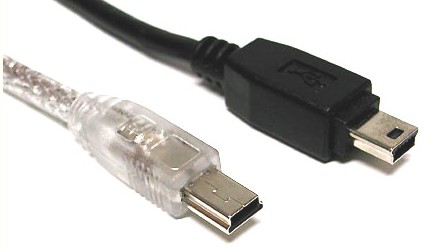

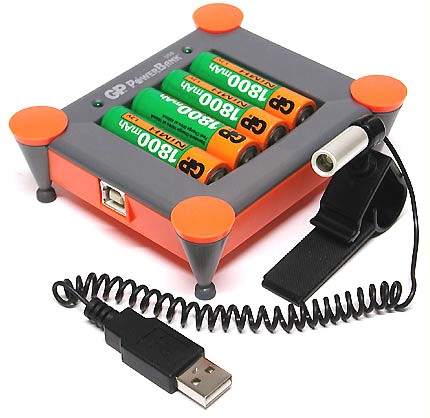

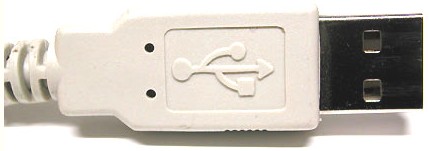

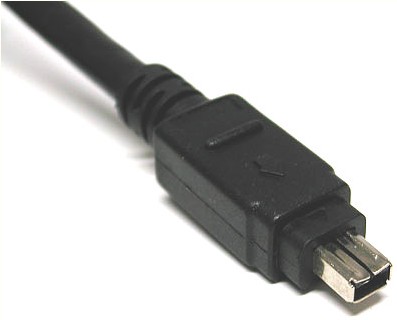

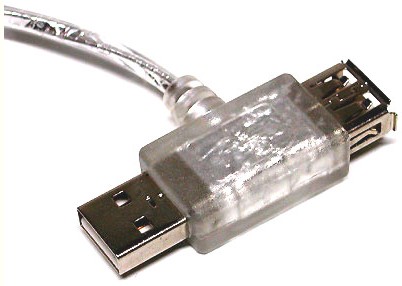

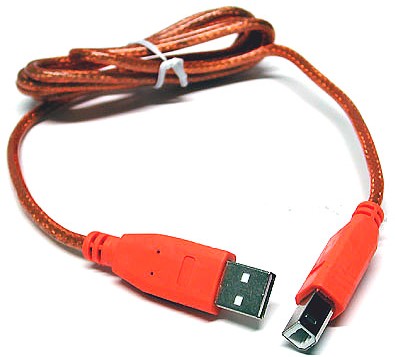

USB "тип A" (слева) и USB "тип B" (справа). Кабель расширения USB (должен быть не длиннее 5 м).   Разъёмы мини-USB обычно встречаются на цифровых камерах и внешних жёстких дисках. Логотип USB всегда присутствует на разъёмах. Кабель-двойник. Каждый USB-порт даёт 5 В/500 мА. Если нужно больше питания (скажем, для мобильного жёсткого диска), то данный кабель позволяет питаться и от второго USB-порта (500 + 500 = 1000 мА). Оригинально: в данном случае USB всего лишь обеспечивает питание для зарядного устройства. Адаптер USB/PS2.   Кабель FireWire с 6-контактной вилкой на одном конце и 4-контактной на другом.   Под официальным названием IEEE-1394 скрывается последовательный интерфейс, повсеместно использующийся для цифровых видеокамер, внешних жёстких дисков и различных сетевых устройств. Его также называют FireWire (от Apple) и i.Link (от Sony). На данный момент 400-Мбит/с стандарт IEEE-1394 сменяется 800-Мбит/с IEEE-1394b (также известным как FireWire-800). Обычно устройства FireWire подключаются через 6-контактную вилку, которая обеспечивает питание. У 4-контактной вилки питание не подводится. Устройства FireWire-800, с другой стороны, используют 9-контактные кабели и разъёмы. Эта карта FireWire обеспечивает два больших 6-контактных порта и один маленький 4-контактный. 6-контактный разъём с питанием.   4-контактный разъём без питания. Такой обычно используется на цифровых видеокамерах и ноутбуках. "Тюльпан" (Cinch/RCA): композитный видео, аудио, HDTV Цветовую кодировку можно только приветствовать: жёлтый для видео (FBAS), белый и красный "тюльпаны" для аналогового звука, а также три "тюльпана" (красный, синий, зелёный) для компонентного выхода HDTV Разъёмы "тюльпан" используются в паре с коаксиальными кабелями для многих электронных сигналов. Обычно вилки "тюльпан" используют цветовое кодирование, которое приведено в следующей таблице.

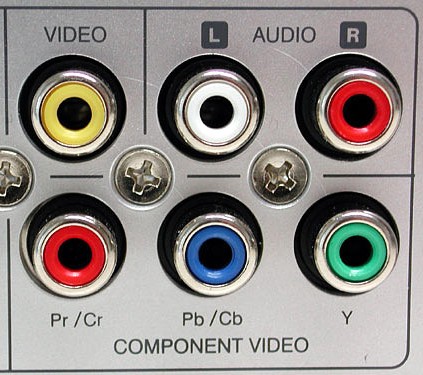

Цвет Использование Тип сигнала
Белый или чёрный Звук, левый канал Аналоговый
Красный Звук, правый канал (также см. HDTV) Аналоговый
Жёлтый Видео, композитный Аналоговый
Зелёный Компонентный HDTV (яркость Y) Аналоговый
Синий Компонентный HDTV Cb/PbChroma Аналоговый
Красный Компонентный HDTV Cr/PrChroma Аналоговый
Оранжевый/жёлтый Звук SPDIF Цифровой


Предупреждение. Можно перепутать цифровую вилку SPDIF с аналоговым композитным разъёмом видео, так что всегда читайте инструкцию, прежде чем подключать оборудование. Кроме того, и цветовая кодировка у SPDIF бывает совершенно разная. Наконец, можно перепутать красный "тюльпан" HDTV с правым звуковым каналом. Помните, что вилки HDTV всегда бывают в группах по три, то же самое можно сказать и про гнёзда.

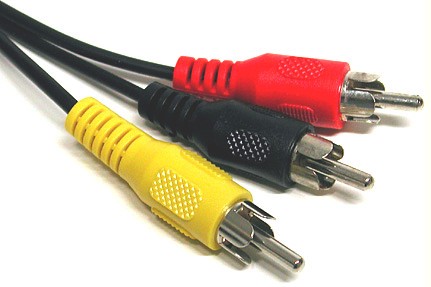

Вилки "тюльпан" имеют разное цветовое кодирование в зависимости от типа сигнала.

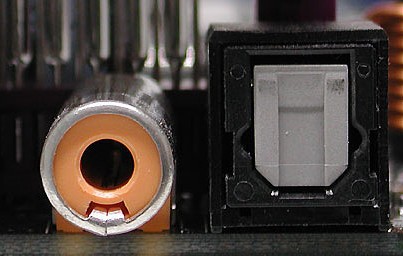

Два типа SPDIF (цифровой звук): "тюльпан" слева и TOSLINK (оптоволокно) справа.


Оптический интерфейс TOSKLINK тоже используется для цифровых сигналов SPDIF.

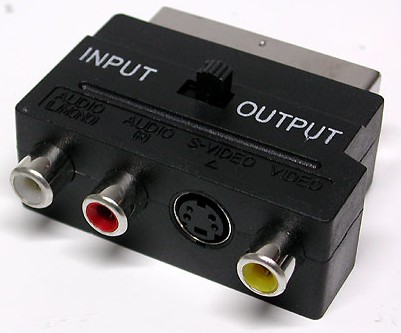

Переходник с разъёма SCART на "тюльпаны" (композитный видео, 2x аудио и S-Video)
