СЛАЙД 11) Расчет центрально-растянутых элементов


При расчете на прочность центрально-растянутых железобетонных элементов (рис. 8.5) учитывается, что в бетоне появляются нормальные к продольной оси трещины, и все усилие воспринимается продольной арматурой.

(СЛАЙД 12 РИСУНОК)

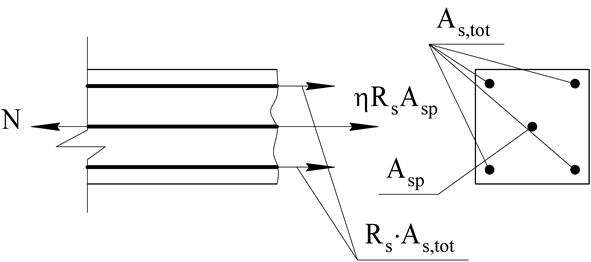

Рисунок 8.5. - Предварительно напряженный железобетонный элемент

при центральном растяжении





(СЛАЙД 13)Условие прочности предварительно напряженного элемента имеет вид:

, (8.2)



где Asp – площадь поперечного сечения преднапряжённой арматуры;

As,tot – площадь поперечного сечения обычной арматуры;

η– коэффициент, учитывающий увеличения расчетного сопротивления предварительно напряженной арматуры (η=1,2 – для арматуры класса A-IV; η=1,15 – для A-V, В-II; Вр-II, К-7, К-19; η=1,10 для арматуры классов A-VIAt-VII).
