Выбор параметра шероховатости

Обозначение шероховатости.

На чертежах требования к шероховатости устанавливаются с помощью условных обозначений по ГОСТ 2.309-73.

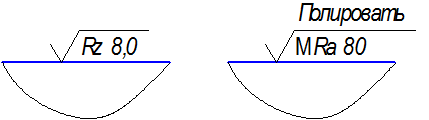

Рисунок 2 – Условное обозначение шероховатости на чертежах

Выбор параметров для нормирования шероховатости должен производиться с учетом назначения и эксплуатационных свойств поверхности. Основным является нормирование высотных параметров. Предпочтительным является параметр R.

Параметры Rи Rнормируют в тех случаях, когда необходимо ограничить полную высоту неровностей профиля.

Для наиболее ответственных поверхностей нормирование одних высотных параметров может оказаться недостаточным и должно быть дополнено нормированием шаговых параметров или параметра . Шаговые параметры и S существенно влияют на виброустойчивость, прочность при циклических нагрузках.

Параметр tкомплексно характеризует высоту и форму неровностей и позволяет судить о фактической площади контакта поверхностей. С параметром связаны такие эксплуатационные свойства, как износоустойчивость, контактная жесткость, герметичность.

Выбор числовых значений параметров шероховатости (ГОСТ 2789-73)

При нормировании параметров и следует применять в первую очередь предпочтительные значения. Выбор числовых значений параметров шероховатости должен производиться в соответствии с условиями работы изделия. Следует учитывать и возможности обеспечения заданных требований рациональными методами обработки. Повышение этих требований влечет за собой значительное увеличение затрат на обработку, которое может быть оправдано, если будет компенсировано повышением качества изделия.

Для каждого допуска размера () и формы () можно установить минимальные требования к шероховатости:

если

если ;

если

Контрольные вопросы

1. Шероховатость и её влияние на качество поверхности.

2. Способы нормирования шероховатости.

3. Обозначение шероховатости.

4. Выбор параметра шероховатости.
