Двухпозиционное управление и сигнализация с ожиданием события

Абсолютная (независимая) сигнализация

Абсолютная сигнализация используется в случаях, когда необходимо сигнализировать выход технологического параметра за определенные уставки (например, MIN или MAX), представленные в абсолютных величинах. Например, в системе управления независимо функционируют два устройства: регулятор и система сигнализации. Если пользователь имеет возможность независимо устанавливать значения заданной точки регулятора и уставки сигнализации, то используемая система сигнализации называется абсолютной или независимой. Другими словами, если оператор произвел изменение заданной точки регулятора, то значения уставок сигнализации остались прежними.

Статические характеристики и логика работы выходного устройства системы абсолютной (независимой) сигнализации представлены на рис. 6 (а-г).

Встречаются другие наименования логики работы, представленной на рис. 6-в и рис. 6-г – диапазонная сигнализация.

Двухпозиционное регулирование и сигнализация с ожиданием события применяется в случаях, когда необходимо, например, отключить (включить) включенный (выключенный) управляющий выход для того, чтобы осуществить запуск другого оборудования. Функция ожидания некоторого события является функцией безусловного отключения (включения) управляющего выхода. Условием ожидания события для этого может служить:

• изменение заданной точки регулятора,
• включение дискретного входа регулятора,т.е. факт состоявшегося события от другого контроллера (регулятора или другого оборудования) формируется дискретным сигналом,
• с запретом срабатывания при старте. Например, установлена логика работы выходного устройства меньше установленного значения с запретом срабатывания при старте (включении питания). Например, при включении оборудования измеряемая величина еще не вышла на режим и меньше установленного значения - это может повлечь включение выходного устройства. Но при данной логике работы выходное устройствоне включится, т.к. измеряемая величина впервые вышла за установленные пределы. Выходное устройство включится тогда, когда измеряемая величина выйдет из этих пределов, и затем снова войдет в установленные пределы.

В современных микропроцессорных регуляторах выбор типа условия ожидания события и логика работы выходных устройств (рис. 6 (а-г)) являются программируемыми параметрами. В качестве примера на рис. 7 приведен процесс двухпозиционного управления с ожиданием события и с логикой работы в зоне установленных значений MIN и MAX.

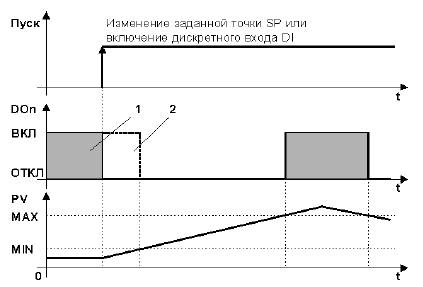

Рис. 7 - Процесс двухпозиционного управления с ожиданием события

На рис. 7 «1» – с ожиданием события, «2» – без ожидания события. Логика работы выходного устройства (DOn) - вне зоны уставок MIN-MAX
