Создание чертежа поперечных профилей

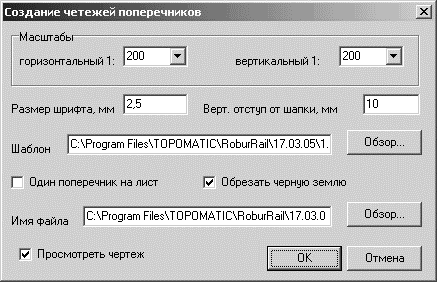

Выберите пункт меню Проект/Создать чертеж/Поперечники (по шаблону)…. Появится следующий диалог:





Необходимо задать вертикальный и горизонтальный масштабы чертежа, размер текста на чертеже, отступ от шапки, файл шаблона чертежа.

Если установлен флажок Один поперечник на лист, то чертеж каждого поперечника будет выполнен на отдельном листе, иначе на каждом листе будет вычерчено несколько поперечников.



Если установлен флажок Обрезать черную землю, то при создании чертежа черная земля, выходящая за пределы проектного поперечного профиля будет обрезана.

Если установлен флажокПросмотреть чертеж, то будет открыто окно для его просмотра.

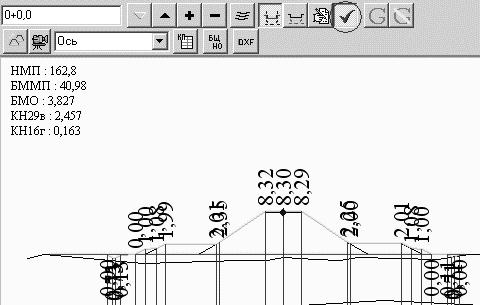

Примечание: на чертеж выводятся только те поперечники, для которых установлена галочка в окне поперечника.
