Страничная модель памяти


Особенностью этого преобразования является то, что процессор в этом случае оперирует с блоками физической памяти равной длины (4 Кбайт) - страницами. Страницы не имеют непосредственного отношения к логической структуре программы. Страничное преобразование действует только в защищенном режиме и включается установкой в 1 бита PG в регистре CR0.

В страничном преобразовании участвуют два типа структур: каталоги таблиц (Page Directory) и таблицы страниц (Page Table). Эти структуры состоят из 1024 32-битных элементов. Элементы содержат старшие 20 бит физического адреса адресуемых объектов. Элементы таблицы страниц (Page Table Entry - PTE) адресуют страницы, а элементы каталога таблиц (Page Directory Entry - PDE) адресуют таблицы страниц. Старшие 20 бит физического адреса каталога таблиц хранятся в регистре CR3 (Page Directory Base Register - PDBR) (это единственный регистр процессора, который содержит физический адрес памяти). Все структуры выровнены по границе страницы.

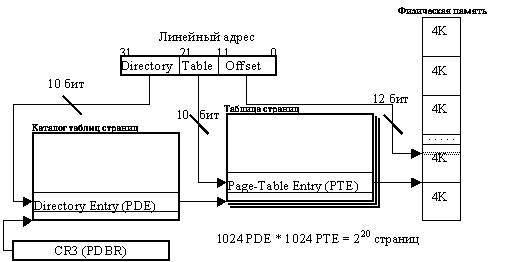

Рис.3.4.

В процессе страничной трансляции адресов полученный линейный адрес разбивается на три части. Старшие десять бит (Directory) линейного адреса являются индексом элемента из каталога таблиц. По этому элементу определяется физический адрес таблицы страниц. Биты 21-12 (Table) линейного адреса выбирают элемент из этой таблицы страниц. Выбранный элемент определяет физический адрес страницы. Младшие 12 бит (Offset) линейного адреса определяют смещение от начала страницы.

Страницы начинаются на границах 4 Кбайт областей памяти, поэтому младшие 12 бит адреса страницы всегда равны нулю. В каталоге таблиц элементы хранят физические адреса таблиц страниц. В таблице страниц элементы хранят физические адреса самих страниц.





Вопросы по теме

1. Что размещается в первых 1024 байтах памяти?

2. Назовите режимы работы микропроцессора.

3. Какие модели памяти поддерживает микропроцессор?

4. В чем преимущество защищенного режима?

5. Как происходит формирование линейного адреса в реальном режиме?
