КЛАПАНЫ


Отсюда

Или

dMn = dfr = fiplvrdr • г =

= In^dr, (8.38) где и — коэффициент трения в пяте.

пМп = 2тгцр ji^dr =

п-А

(8.39)

Рис. 8.12. Схема к определению мо­мента сил трения кольцевой пяты

Рис. 8.13. Схема к определению момента силы трения в опор­ной пяте

Подставляя в формулу (8.39) значение удель-..\^~~^... иого давления р из формулы (8.36), получим зна- ^////7/\7/^/. чение Мп (Н/м):

М -2п

Мп - -,-,

(8.40)

В связи с тем что золотник соединен с гайкой механизма поворота штоком, кольцевая пята имеет вид, показанный на рис. 8.13. Однако возможны схемы распределителей с поворот­ным золотником, выполненные таким образом, что шток, связы­вающий золотник с гайкой поворота механизма, отсутствует. В таких случаях пята может быть выполнена в виде простой сфе­рической опоры. При расчете распределителя с такой опорной пятой трением в ней пренебрегают и учитывают трение только в механизме поворота золотника и самого золотника в цилиндре (корпусе) распределителя.

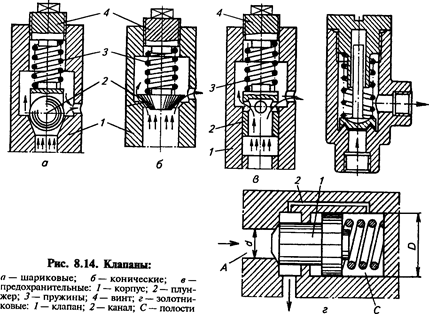

В гидравлических системах сельскохозяйственных предпри­ятий широко применяют предохранительные, переливные, на­порные, редукционные и обратные клапаны (рис. 8.14). Их изго­товляют с запирающими (подвижными) элементами — шарико­выми, коническими и золотниковыми.

Предохранительные клапаны служат для автоматического ог­раничения давления. Нормально закрытый клапан открывается, когда давление в системе возрастает до значения, на которое клапан отрегулирован. Для поддержания заданного давления в системе этого открытия достаточно. Когда давление падает ниже заданного, клапан закрывается.

В системах, в которых не происходит частых и длительных перегрузок, применяют шариковые клапаны. Их рассчитывают на небольшие расходы. Они малочувствительны к загрязнению, и не требуется их точная подгонка к седлу. Характерный шум — шариковые клапаны вибрируют при работе.

Конические клапаны надежнее, чем шариковые, центриру­ются в седле, имеют меньшие утечки, но также подвержены вибрации. Для их подгонки к седлу требуется притирка. При течении жидкости через щель открытого клапана дав­ление в суженном сечении понижается, причем величина его зависит от расхода.



На рис. 8.15 показан двухпозиционный обратный клапан. В корпусе 12 с двумя входными 3, 7 и одним выходным 5 патрубком установлен П-образный затвор 11 с двумя створками 2, 6, шарнирно закрепленными в корпусе 12 на оси 13, с возможностью свободного поворота под действием рабочей среды повышенного давления, протекающей через один из входных патрубков с одновременным перекрытием другого входного патрубка.

В корпусе 12 клапана между створками 2 и 6 установлена «хлопающая» пластинчатая пружина 4, на которой закреплена призма 10 с подпятниками по обе стороны пружины.

В створках 2 и 6 затвора 11 закреплены регулируемые штифты

9 и 14, упирающиеся своими хвостовиками в подпятники при­змы 10.

На периферийной части створок 2 и 6 вмонтированы кольце­вые уплотнения 1 и 8.

Двухпозиционный обратный клапан работает следующим об­разом. Когда в одном из входных патрубков давление более высокое, чем в другом, под действием потока среды на соответ­ствующую створку затвора 11 последний поворачивается на оси 13, освобождает входной патрубок и, перекрывая противополож­ный, обеспечивает проход среды повышенного давления в вы­ходной патрубок 5.

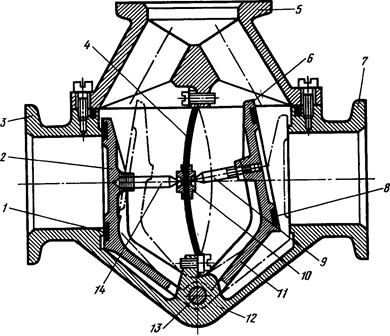

Рис. 8.15. Двухпозиционный обратный клапан:

1, 8— кольцевые уплотнения; 2, 6— створки; 3, 7—входные патрубки; 4— пластичная пружина; 5 — выходной патрубок; 9, 14 — регулируемые штиф­ты; 10 — призма; // — П-образный затвор; 12 — корпус; 13 — ось

При повышении давления в другом патрубке процесс пере­ключения происходит в обратном порядке.
