Конструкция топливной системы самолета ТЛ-2000 (20 мин.)

Топливная система самолёта TL – 2000 Sting carbon открытого типа, т.е. полости топливных баков, сообщаются с атмосферой. Топливо подаётся к двигателю механическим насосом или электрической помпой.

Система питания топливом состоит из:

топливных баков;

трубопроводов;

перекрывного – пожарного крана;

фильтра – отстойника;

электрической помпы;

механического насоса;

системы контроля наличия и выработки топлива;

сливного топливного крана;

заправочных горловин.

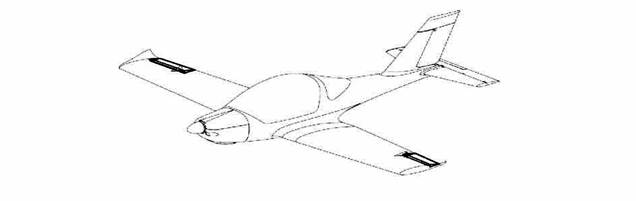

Рис. 10.1. Принципиальная схема топливной системы TL – 2000 Sting carbon

	1.Расходный топливный бак 68л; 2.Дополнительные топливные баки 20л × 2; 3.Заливная горловина; 4.Перекрывной – пожарный кран; 5.Фильтр – отстойник; 6.Электрическая помпа; 7.Механический топливный насос; 8.Дренажная трубка;
