Звезводнювання в центрифугах

Звезводнювання на грохотах

Значний і дрібний концентрат, шлам, промпродукти й відходи збезводнюють на грохотах різноманітних типів (нерухомих і рухливих).

Для попереднього звезводнювання використовуються нерухомі грохоти.

Сито попереднього звезводнювання складається з плоского щілинного сита, вмонтованого в жолоб, ванна і патрубка для відводу води. Сито має довжину біля 2 м і ширину, що відповідає розміру жолоба. Встановлюють його під кутом 25-35 перед грохотом.

Під час транспортування матеріалу по жолобі частина води під дією сили ваги віддалиться через отвори сита, а матеріал переміщається далі по жолобі.

Сита попереднього звезводнювання призначені для видалення частини води з обводнених продуктів збагачення.

Найбільше ефективно звезводнювання відбувається на грохотах із рухливою поверхнею, що просіває. Під дією сили ваги і підкидання матеріалу вода з тонкими частками шламу інтенсивно проходить через щілинні сита або отвори сіток.

Для поліпшення процесу звезводнювання надгратний продукт обполіскують струмінями чистої води.

Для ополіскування продуктів збагачення застосовують спеціальні устрої - порскала.

Порскала діляться на самопливні безнапірні, призначені для оборотної води, і напірні для свіжої технічної води або щодо чистої оборотної води.

Центрифугованням називають процес відділення твердих часток від рідини під дією відцентрових сил.

Процес центрифуговання здійснюється в спеціальних машинах - центрифугах. Головна частина центрифуг - обертові з великою швидкістю навколо горизонтальної або вертикальної осі ротори різноманітної форми з перфорованими або суцільними стінками.

У залежності від характеру прямування води і твердого матеріалу в роторі процес центрифуговання розділяють на два види:

1) відцентрове фільтрування, при якому рідка фаза під дією відцентрових сил проходить через тверду фазу і віддалиться з матеріалу;

2) відсадне центрифуговання, при якому тверда фаза осаджується з пульпи під дією відцентрових сил.

Відцентрове фільтрування здійснюється в центрифугах із перфорованим ротором. Осадок відкладується на стінках ротора, а рідина під дією відцентрової сили проходить через осадок і отвори ротора і віддалиться з центрифуги.

Відсадне центрифуговання здійснюється в центрифугах із суцільними стінками ротора.

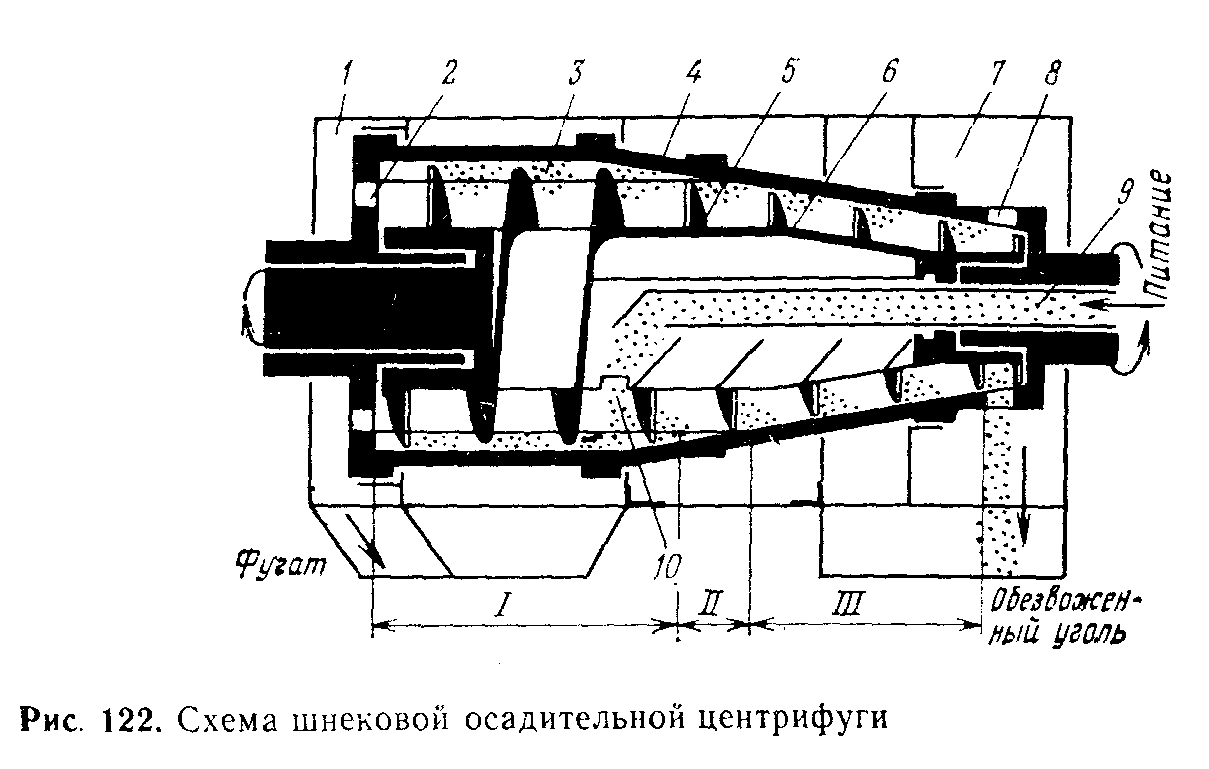

Рис. 14‑20 – Схема шнекової відсажувальної центрифуги

1 – камера для прийому фугату, 2 – зливні вікна, 3 – кільцевий шар рідини, 4 – ротор, 5 – шнек, 6 – шнековий барабан, 7 – приймальна камера, 8 – развантажувальний отвір, 9 – живляча труба, 10 – отвори у барабані

Класифікація центрифуг провадиться по таких основних ознаках:

по технологічному призначенню - фільтруючі с перфорованими стінками ротора, відсаді із суцільними стінками ротора, відсадно-фільтруючі;

по засобу розаантаження осадка - шнекові, вібраційні, інерційні;

по розташуванню осі обертання ротора в просторі - вертикальні і горизонтальні.
