Изображение резьбы

Построение винтовой поверхности на чертеже - длительный и сложный процесс, поэтому на черте­жах изделий резьба изображается условно.

ГОСТ 2.311-68 и СТ СЭВ 284-76 содержат прави­ла условного изображения на чертежах резьбы, а также ее элементов. Наружная резьба на стержне (рис. 10,а) изображается сплошными основными линиями по ее наружному диаметру d и сплошны­ми тонкими линиями по внутреннему диаметру d₁. На изображении, полученном проецированием на плоскость, параллельную оси стержня с резьбой, сплошные тонкие линии должны пересекать грани­цу фаски. На изображении, полученном проециро­ванием на плоскость, перпендикулярную оси ре­зьбы, по наружному диаметру резьбы проводится окружность сплошной основной линией, а по вну­треннему диаметру резьбы тонкой сплошной ли­нией - дуга, приблизительно равная ³/₄ окружности и разомкнутая в любом месте; на таком виде фаска не изображается.

Внутренняя резьба в отверстии (рис. 10,б) на продольном разрезе изображается сплошными ос­новными линиями по внутреннему диаметру d_l и сплошными тонкими линиями по наружному диа­метру резьбы d, проводимыми только до линий, изо­бражающих фаску. На изображении, полученном проецированием на плоскость, перпендикулярную оси резьбы по внутреннему диаметру резьбы, про­водится окружность сплошной основной линией, а по наружному диаметру проводится тонкой сплошной линией дуга окружности, разомкнутая в любом месте и равная приблизительно ³/₄ окруж­ности; фаска на таком виде не изображается. Рас­стояние между сплошными основной и тонкой линиями, применяемыми для изображения резьбы (рис. 10, а и б), должно быть не менее 0,8 мм и не более шага резьбы.

Штриховка в разрезах и сечениях всегда выпол­няется до контурной линии наружного диаметра наружной резьбы и до контурной линии внутренне­го диаметра внутренней резьбы, т.е. всегда до сплошной основной линии (рис. 10,б и в).

Внутренняя резьба, а также ее конец, показывае­мая как невидимая (рис. 10, в), изображается штри­ховыми линиями одной толщины по наружному и внутреннему диаметрам.

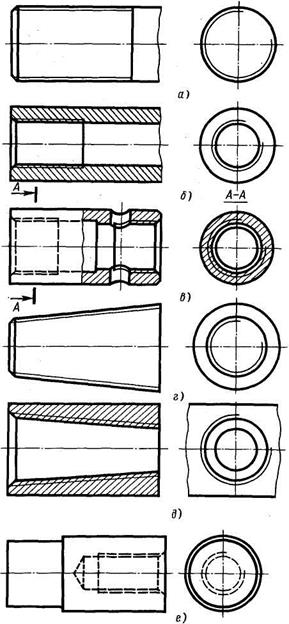

Рисунок 10. Изображение резьбы на чертеже

Сказанное относительно цилиндрической резьбы в основном относится также и к изображению на чертежах конической резьбы. Рис. 10, г и д иллю­стрирует особенности выполнения чертежей кониче­ской резьбы. На рис. 10, г изображена деталь с на­ружной, а на рис. 10, д - с внутренней конической резьбой. Из этих примеров видно, что на видах, по­лученных проецированием на плоскость, перпенди­кулярную оси стержня с резьбой, необходимо изо­бражать две окружности основной сплошной линией и тонкой сплошной линией дугу, приблизи­тельно равную ³/₄ окружности, разомкнутой в лю­бом месте. Сплошную тонкую линию при изобра­жении резьбы наносят также на расстоянии 0,8 мм от сплошной основной линии контура.

Основная плоскость на наружной конической ре­зьбе при необходимости указывается тонкой сплошной линией.

Изображение невидимого резьбового отверстия показано на рис. 10, е.
