Основные определения. Сеть связи - совокупность технических средств, обеспечивающих передачу и распределение сообщений

Сеть связи - совокупность технических средств, обеспечивающих передачу и распределение сообщений. Принципы построения сетей связи зависят от вида передаваемых и распределяемых сообщений.

В настоящее время применяют следующие принципы построения (топологии) сетей:

· "каждый с каждым" (Рис. 4.1). Сеть надежна, отличается оперативностью и высоким качеством передачи сообщений. На практике применяется при небольшом числе абонентов;

Рис. 4.1. Топология сети "каждый с каждым"

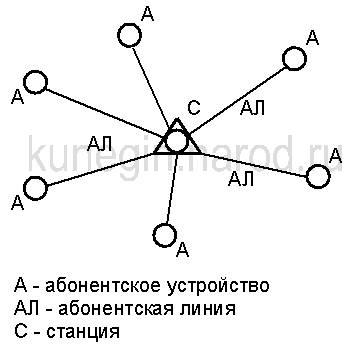

• радиальный ("звезда") (Рис. 4.2). Используется при ограниченном числе абонентских пунктов, расположенных на небольшой территории;

Рис. 4.2. Топология сети "звезда"

• радиально-узловой (Рис. 4.3). Такую структуру имеют городские телефонные сети, если емкость сети не превышает 80...90 тысяч абонентов;

Рис. 4.3. Радиально-узловая топология сети

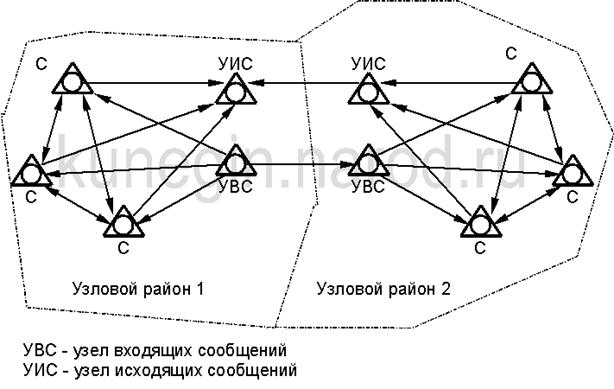

• радиально-узловой с узловыми районами (Рис. 4.4). Используется при построении телефонных сетей крупных городов.

Рис. 4.4. Топология радиально-узловой сети с узловыми районами
