Дискретизация сигнала во времени





В процессе формирования АИМ сигнала осуществляется дискретизация непрерывного (аналогового) сигнала во времени в соответствии с известной теоремой дискретизации (теоремой В.А.Котельникова): любой непрерывный сигнал, ограниченный по спектру верхней частотой FВ полностью определяется последовательностью своих дискретных отсчетов, взятых через промежуток времени Tд=1/2 FВ, называемый периодом дискретизации. В соответствии с им частота дискретизации, т.е. следования дискретных отсчетов, выбирается из условия FД³ 2FВ.

Поскольку все реально существующие непрерывные сигналы связи представляют собой случайные процессы с бесконечно широким спектром, причем основная энергия сосредоточена в относительно узкой полосе частот, перед дискретизацией необходимо с помощью фильтра нижних частот ограничить спектр сигнала некоторой частотой FВ. Для телефонных сигналов необходимо использовать ФНЧ с частотой среза FВ=3,4 кГц. Частота дискретизации для телефонных сигналов выбрана равной 8 кГц.

Устройство, выполняющие дискретизацию во времени, называют устройством выборки и хранения (УВХ) (Рис. 8.21). УВХ могут выпускаться в интегральном исполнении. Вид сигналов в точках 1, 2 и 3 УВХ показан, соответственно, на Рис. 8.22, Рис. 8.23 и Рис. 8.24.

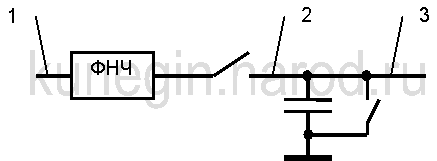

Рис. 8.21. Устройство выборки и хранения

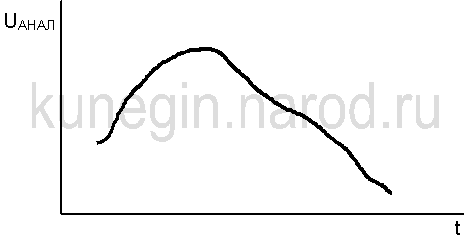

Рис. 8.22. Аналоговый сигнал

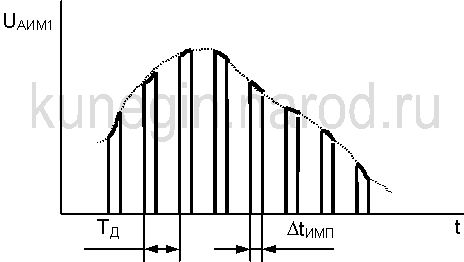

Рис. 8.23. Сигнал АИМ1

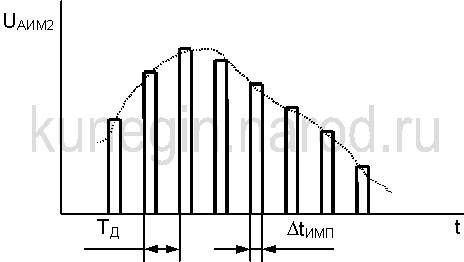

Рис. 8.24. Сигнал АИМ2
