Периодический (колебательный) разряд конденсатора на цепь с резистором и катушкой

При соотношении параметров контура из конденсатора, катушки и резистора , где RКР – критическое сопротивление цепи, корни характеристического уравнения комплексные сопряженные:

p1,2 = -α ± jω,

где α = R / (2L) – коэффициент затухания свободной составляющей;
– угловая частота собственных колебаний контура;
Т0 – период собственных колебаний.

Поскольку , то можно ввести обозначения

, , .

Свободная составляющая переходного напряжения при комплексно-сопряженных корнях (см. п.п. 1.2.1)

uCсв = A e-αt sin(ω0t + ψ),

Для свободной составляющей тока имеем

iсв = C A e-αt (-α sin(ω0t + ψ) + ω0 cos(ω0t + ψ)).

С учетом начальных условий при t = 0, uC = U0, i = 0 из последних двух уравнений находим константы интегрирования:

U0 = A sin ψ; 0 = C A (-α sin ψ + ω0 cos ψ).

и далее

.

Запишем переходные напряжения и ток:

uC = UCm e-αt sin(ω0t + ψ);
i = -Im e-αt sin(ω0t + π);
uL= ULm e-αt sin(ω0t - ψ),

где ; .


Рис. 1.15

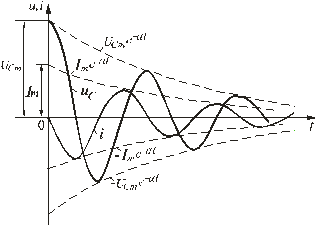

Зависимости переходных напряжения и тока uC, i показаны на рис. 1.15. Они представляют собой затухающие синусоиды. Скорость затухания колебаний оценивают декрементом колебаний. Декремент колебания - это постоянная, зависящая от параметров R, L, С и равная отношению амплитуд переходных параметров, отстающих друг от друга на период колебания Т0, например:

.

Часто пользуются логарифмическим декрементом колебания:

.

В предельном случае чисто консервативной системы (R = 0) Δ = 1 колебания в параллельно соединенных конденсаторе и катушке носят незатухающий характер. Период этих колебаний дается формулой Томпсона , а частота незатухающих колебаний .
